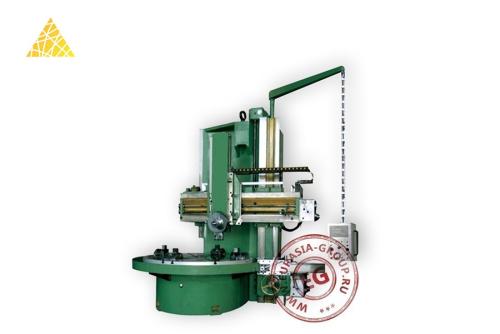

Токарно-карусельный одностоечный станок CK5131

Вертикальный токарный станок модели CK5131 относится к линейке стационарного автоматизированного электрогидравлического одностоечного металлорежущего оборудования, предназначенного для средних и крупных машиностроительных заводов, где на них обрабатываются детали высотой до 1400 мм диаметром до 3150 мм массой до 10т. Машина обтачивает и растачивает цилиндрические, конические и фасонные поверхности, подрезает торцовые поверхности, сверлит, зенкерует, развёртывает и т.п.

Токарно-карусельный одностоечный станок CK5131 работает от источника питания с трёхфазным током 380В, 50Гц. Основные несущие части многотонной опорной станины L-образной формы изготавливаются из высокопрочного чугуна. В нижней её части оборудован карусельный стол, где вращение шпинделя осуществляется на высокоточном центрирующем двухрядном цилиндрическом роликоподшипнике. Главный привод, обеспечивающий движущей силой рабочий стол, осуществляет регулирование количество оборотов и процесс торможения с помощью электромагнитов. Точность обработки во многом зависит от надёжности установки и крепления заготовки на платформе кулачковой планшайбы, поэтому зажим детали кулачками выполняется под давлением гидравлической станции.

Смазка механизма кулачковой планшайбы осуществляется в автоматическом режиме в заданное системой управления время. Вертикальный суппорт и боковой суппорт служат для позиционирования сменных режущих инструментов относительно заготовки. Каждый суппорт имеет собственную коробку подач. Базовая поставка, кроме комплекта технической документации и ЗИП, может дополняться такими вспомогательными элементами, как механизм устранения стружки, барьер безопасности, насос для подачи смазывающе-охлаждающей жидкости, шлифовальная головка и т.д.

Станок токарно-карусельный модели CK5131 управляется с помощью электрооборудования с применением цифровых технологий. Так, в частности, управляющая панель оснащена клавиатурой и цветным ЖК-экраном, на котором в графике в режиме онлайн отображается процесс обработки детали. Конструктивно управляющий модуль крепится на поворотной штанге (кабельное соединение) на уровне глаз персонала.
