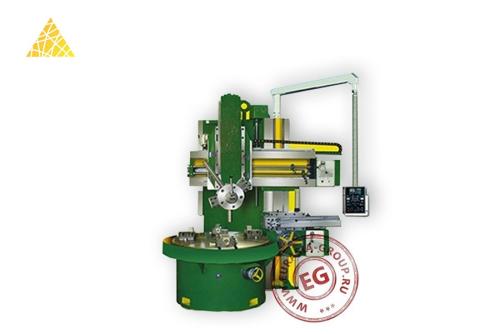

Токарный одностоечный станок C5120

Вертикальные токарные станки серии C5120 – это вид габаритных стационарных автоматических электрогидравлических одностоечных металлорежущих машин токарной классификации, которые применяются на средних и крупных машиностроительных предприятиях для обтачивания и растачивания цилиндрических, конических и фасонных поверхностей, подрезки торцовых поверхностей, сверления, зенкерования, развёртывания и т.п. Обработка ведётся с заготовками из чёрного или цветного металла, а также из определённых неметаллических материалов с высокой прочностью, диаметром до 2000 и массой до 8 т.

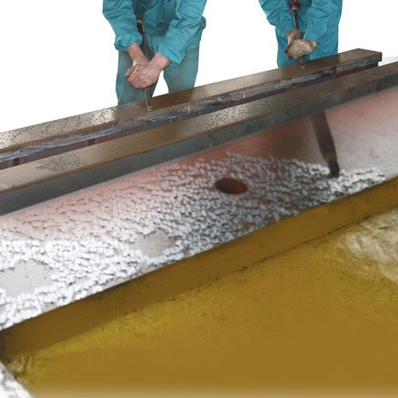

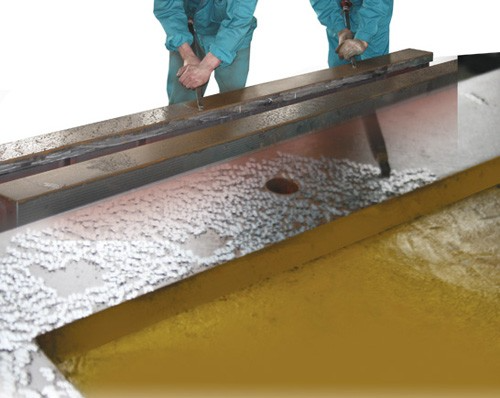

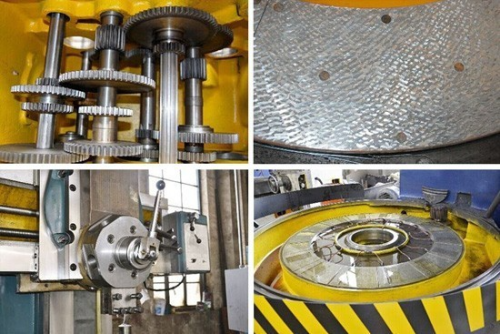

Токарный одностоечный станок C5120 работает от источника питания в 380В и собран на L-образной станине, изготовленной из чугуна с шаровидным графитом. Нижняя часть машины представляет собой защищенный обшивкой вертикальный шпиндель, на котором вращается кулачковая планшайба. Рабочий стол оборудован гидростатической системой и двумя наборами шариковых радиальных однорядных подшипников 3-, 182-, 100-серии. В задачу планшайбы (изготавливается из сплава цинка, алюминия и меди) входит надежное крепление обрабатываемой заготовки, что более возможно при применении модели с пятью кулачками. Скорость вращения шпинделя является величиной переменной. Коробка передач оснащается шлифованными зубчатыми колёсами из конструкционной легированной стали марки 20CrMnTi (российская маркировка – 18ХГТ). Основными исполнительными инструментами являются вертикальный револьверный суппорт и боковой резцовый суппорт, каждый из которых работает от собственной коробки подач. Плавное позиционирование суппортов выполняется за счёт работы сервомоторов. Комплект ЗИП и перечень технической документации прилагается.

Станок токарный серии C5120 оборудуется подвижной консолью с системой автоматического управления на основе платформе программируемого логического контроллера (PLC) японского изготовителя Mitsubishi. Цифровые технологии с высокой точностью отслеживают работу всего электрооборудования, проводят диагностику внештатных ситуаций, подключаются к удалённому доступу, хранят в памяти производственные программы и т.п. Элементы электрооборудования изготовлены на заводах компании Schneider, имеют низкие показатели отказов.
