Токарно-карусельный двухстоечный станок CK5280

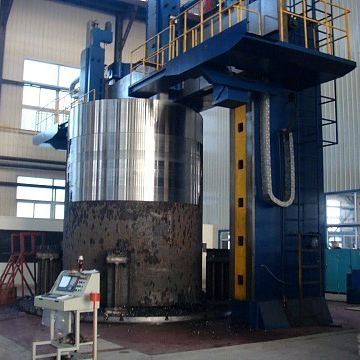

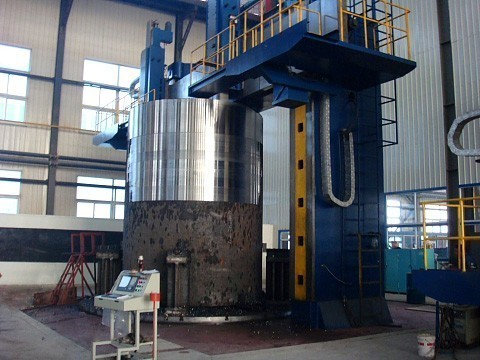

Вертикальный токарный станок серии CK5280 – представитель подгруппы стационарных двухстоечных автоматических электрогидравлических металлорежущих машин периодического действия, задействованных в крупном машиностроении для обработки деталей массой до 150 т и диаметром до 8000 мм. Устройство осуществляет обтачивание и растачивание цилиндрических, конических и фасонных поверхностей, подрезка торцовых поверхностей, сверление, зенкерование, развёртывание и т.п.

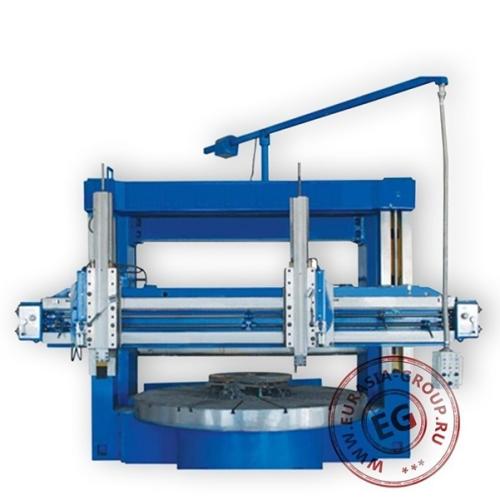

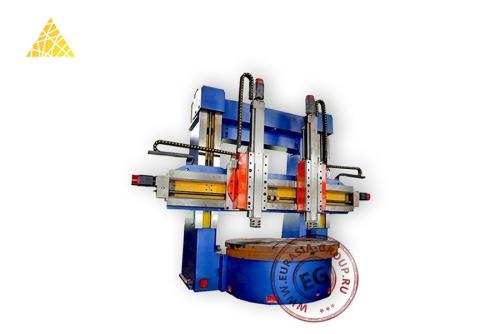

Токарно-карусельный двухстоечный станок CK5280 имеет многотонную станину в виде портала, полностью исключающую какие-либо колебания в процессе работы. Колонны и перемычка каркаса изготавливаются из металла марки НТ250. Обрабатываемая деталь устанавливается на планшайбу с кулачковым механизмом фиксации. На боковых стойках станины имеются направляющие рельсы, для вертикального перемещения подвижной горизонтальной траверсы.

На траверсе установлены подвижные стойки с суппортами. Плавное позиционирование режущего инструмента, как по горизонтальной, так и по вертикальной оси, выполняется с помощью серводвигателей. Гидравлическая станция выполняет функцию усиления двигательной системы карусельного стола и, в случае нештатных ситуаций, блокировки работы станка. В качестве дополнительной поставки изделие может быть модернизировано шлифовальной головкой, системой подачи смазывающе-охлаждающей жидкости, защитными экранами и т.п. Комплект ЗИП и перечень технической документации (описание и инструкция по эксплуатации) прилагаются.

Станки токарно-карусельные серии CK5280 оборудуются системами автоматического управления на основе цифровых технологий. Программируемый логический контроллер модели D802 или D828 от компании Siemens обеспечивает высокую точность подачи режущего инструмента, хранит в памяти алгоритмы операций, диагностирует неисправности и т.п. Пульт управления содержится на передней панели обособленной тумбы. Ввод данных и их отслеживание выполняется оператором на цветном экране с клавиатурой.
