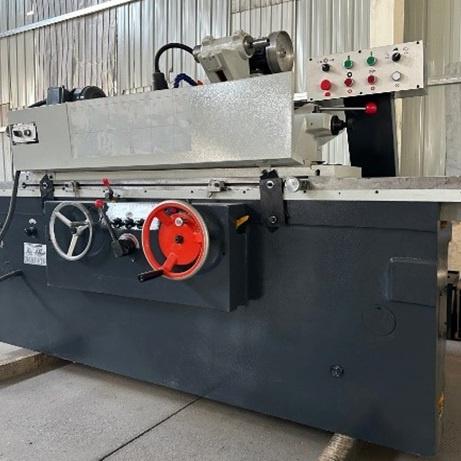

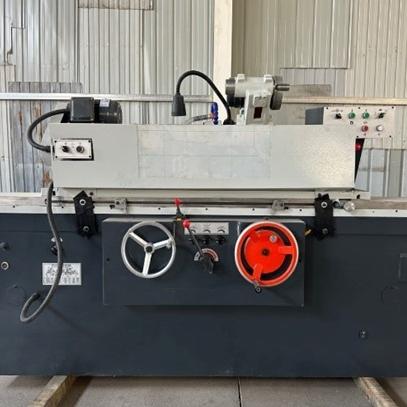

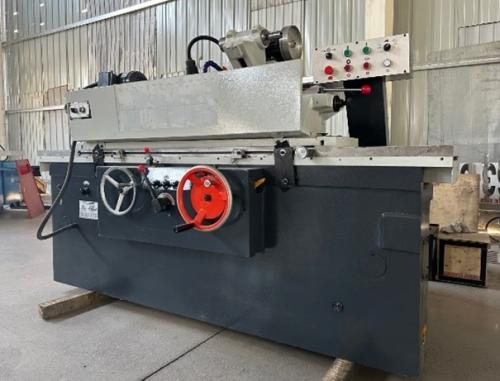

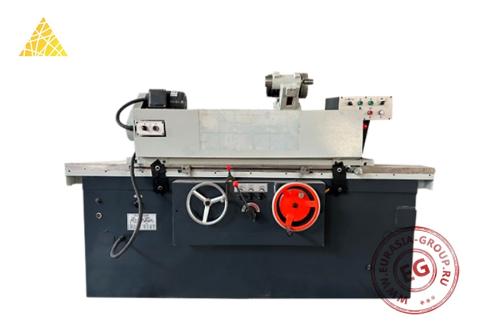

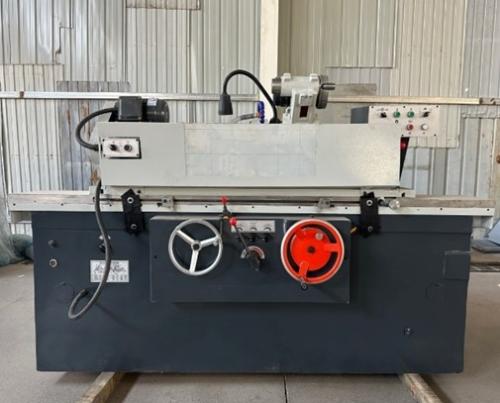

Универсальная цилиндрическая шлифовальная машина M1420

арт. 694315

3-4 недели

Цена по запросу

Модель		M1420
Диаметр круглого шлифования (мм)		8 - 200
Диаметр внутреннего шлифования (мм)		13 - 100
Высота центра (мм)		135
Скорость вращения шпинделя передней бабки (Гц/об/мин)		50 Гц /25 - 380
Внутренняя скорость шпинделя (об/мин)		16000
Максимальное перемещение рабочего стола (мм)		650
Гидравлическая скорость перемещения (м/мин)		0,1 - 4
Максимальный рабочий вес (кг)		50
Длина шлифованного круга	Внешний (мм)	500
	Внутренний (мм)	125
Внешний размер шлифовального круга	Максимальный (мм)	400 х 50 x 203
	Минимальный (мм)	280 х 50 х 203
Максимальная линейная скорость шлифовального круга (м/с)		38
Диапазон вращения стола (°)		- 5 - + 9
Мощность двигателя (кВт)		5,625
Габаритные размеры (мм)		2500 х 1600 х 1500 мм
Вес (кг)		2500 кг

Универсальная цилиндрическая шлифовальная машина M1420 предназначена для внешнего и внутреннего шлифования круглых поверхностей и торцов валов, втулок. Оборудование применяется в машиностроении, приборостроении и других отраслях, где необходима обработка деталей с высокими требованиями к точности и шероховатости.

Основные компоненты конструкции машины M1420 включают прочную литую станину с двумя рабочими столами, шпиндели, СОЖ, шлифовальную бабку с фланцем и шлифовальным кругом, устройство внутреннего шлифования и управляющий блок. Обрабатываемая заготовка устанавливается на нижнем рабочем столе, способном перемещаться по направляющим на 650 мм, что позволяет шлифовать крупногабаритные детали. Круглошлифовальная машина управляется ЭБУ и сервоприводом через панель, оснащенную удобными интерфейсами для настройки и контроля параметров работы. Шлифовальная бабка с гидроприводом может управляться вручную.

Главные достоинства станка M1420 - широкий диапазон обрабатываемых диаметров: наружных 8-200 мм, внутренних 13-100 мм. Продуманная конструкция и высококачественные материалы узлов существенно продлевают срок службы машины. Высокая точность обработки, надежность и универсальность делают шлифовальный станок востребованным на предприятиях, которым нужно качественное шлифование деталей.
