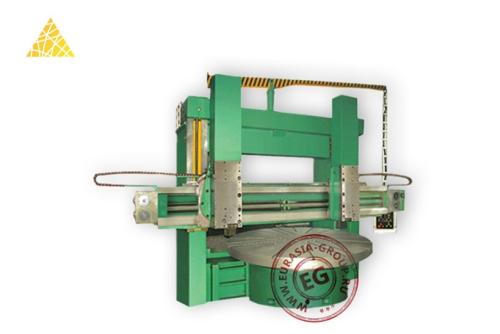

Токарный двухстоечный станок C52100

Вертикальный токарный станок C52100 – это модель тяжёлой стационарной автоматизированной электрогидравлической двухстоечной металлорежущей машины периодического действия портального типа, которая задействуется только в крупном машиностроении для обтачивания и растачивания цилиндрических, конических и фасонных поверхностей, подрезки торцовых поверхностей, сверления, зенкерования, развёртывания и т.п. Обрабатываются заготовки диаметром до 10000 мм высотой до 5000 мм и массой до 200 т.

Токарный двухстоечный станок C52100 конструктивно формируется на многотонной опорной станине в виде портала. В нижней области установлен стеллаж круглой формы, вращающийся на высокоточном жёстком радиально-осевом подшипнике марки NN30. Двигательная система стола усилена работой гидравлической станции. На столе крепится планшайба, функции которой заключаются в надежном креплении обрабатываемой детали. На боковых стойках каркаса имеются направляющие рельсы, предназначенные для вертикального перемещения траверсы, на которой работают две подвижные вертикальные стойки с суппортами. Система смазки автоматически вводит концентрат пластической пасты, которая значительно улучшает сопротивление металла к истиранию.

Коробка передач служит для регулирования оборотов вращения, в её конструкцию включены высокопрочные шлифованные зубчатые колёса (40Cr). На срединной части перемычки колон установлена небольшая вертикальная стойка с поворотным механизмом для крепления штанги с кабельным соединением, на котором подвешивается управляющий модуль с ЖК-экраном и клавиатурой. В перечень обязательной поставки включается эксплуатационная документация на нескольких языках и первичный ремкомплект. Дополнительно машина может модернизироваться шлифовальной головкой, станцией подачи смазывающе-охлаждающей жидкости, устройством уборки стружки, защитными экранами, а также планшайбами с различным количеством креплений.

Станки токарные серии C52100 управляются автоматическими системами на основе работы цифровых технологий. Оператор вводит исходные данные подачи режущего инструмента, скорости оборотов, периода смазки и т.п. Введённые программы могут храниться в памяти. Соблюдение параметров отображается в графике на цветном мониторе. Пульт оборудован кнопкой аварийной остановки станка.
