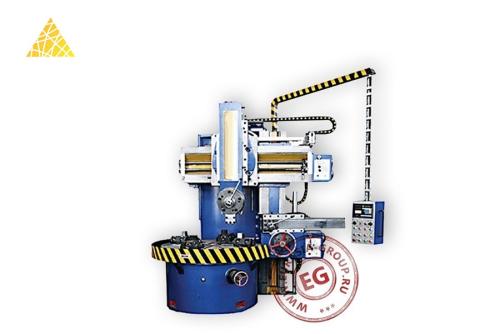

Токарный одностоечный станок C5123

Вертикальные токарные станки серии C5123 – это разновидность тяжёлых стационарных автоматических электрогидравлических одностоечных металлорежущих машин токарной направленности, которые используются на средних и крупных комбинатах машиностроительной отрасли для обтачивания и растачивания цилиндрических, конических и фасонных поверхностей, подрезки торцовых поверхностей, сверления, зенкерования, развёртывания и т.п. Обработке подлежат заготовки из чёрного или цветного металла, а также из определённых неметаллических материалов с высокой прочностью, диаметром до 2300 и массой до 8 т.

Токарный одностоечный станок C5123 получает движущую силу от трёхфазного асинхронного мотора (380В), имеет надёжную опорную станину L-образного вида. Литая конструкция каркаса произведена из чугуна с шаровидным графитом. Рабочая платформа карусельного типа усилена гидростатикой. Шпиндель вращается на двух комплектах шариковых радиальных однорядных подшипников 3-, 182-, 100-серии. Деталь устанавливается на планшайбу, надёжно фиксируется кулачковым механизмом. Планшайба производится из сплава, включающего цинк, алюминий и медь. Работа коробки скоростей характеризуется низким уровнем шума за счет шлифованных зубчатых колёс, изготовленных из конструкционной легированной стали марки 20CrMnTi (аналога российской стали «18ХГТ»). Главными исполнительными элементами являются вертикальный суппорт с револьверной головкой и боковой суппорт с резцедержателем, каждый из которых перемещается от обособленной коробки подач. Плавное передвижение суппортов возможно за счёт функционирования сервомоторов. Комплект ЗИП и перечень технической литературы прилагается.

Станок токарный серии C5123 имеет точную и удобную систему автоматического управления. Так, компоненты электрооборудования произведены на предприятиях бренда Schneider, а программируемый логический контроллер выпущен японской компанией Mitsubishi. Микропроцессор с высокой точностью отслеживает работу всей электроавтоматики, проводит мониторинг аварийных ситуаций, устанавливает удалённое соединение, хранит в памяти производственные программы и т.п.
