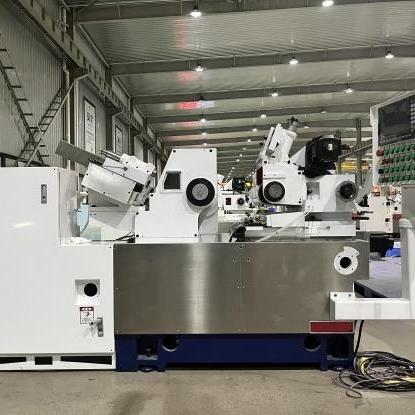

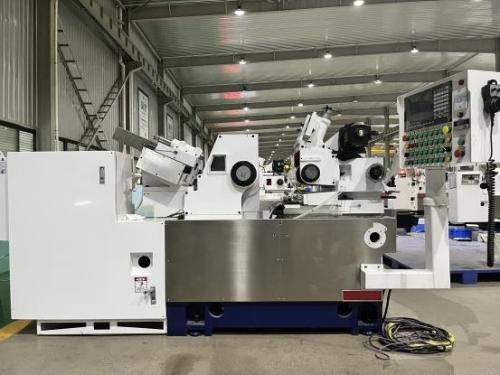

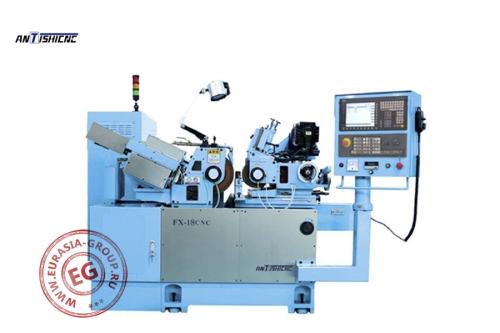

Бесцентрово-шлифовальный станок с ЧПУ FX-18CNC-1
арт. 372847
3-4 недели
Цена по запросу

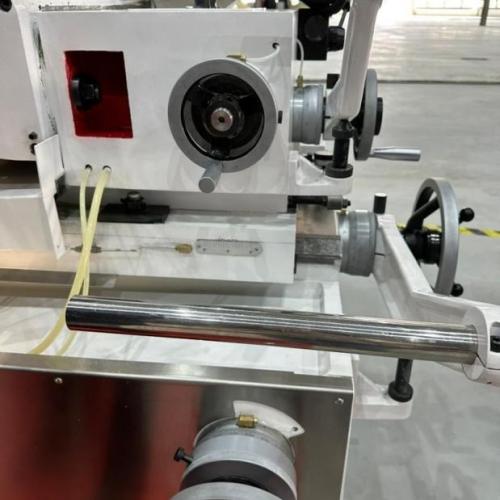

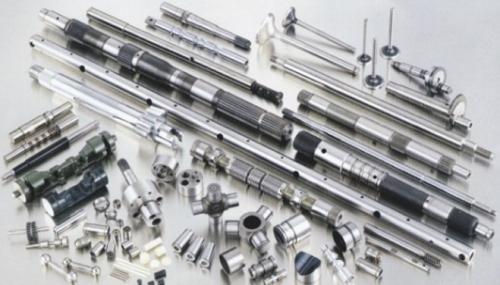

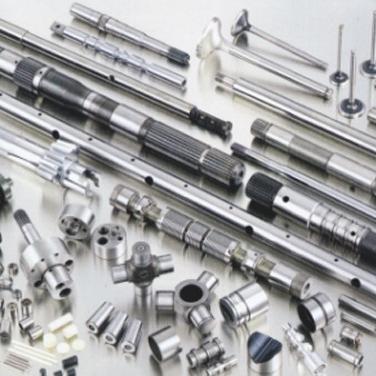

Металлообрабатывающий станок FX-18CNC-1 представляет собой комплексную систему для бесцентрового шлифования цилиндрических деталей. Конструкция оборудования базируется на жесткой станине с установленными функциональными блоками: шлифовальным и ведущим кругами, системой подачи заготовок, механизмом правки абразивного инструмента. Станок работает по принципу трехточечной обработки: шлифовальный круг, ведущий круг и опорный нож образуют рабочую зону для непрерывного шлифования заготовок. В процессе обработки ведущий круг вращает деталь и обеспечивает её продольное перемещение, а шлифовальный круг снимает припуск до заданного размера.

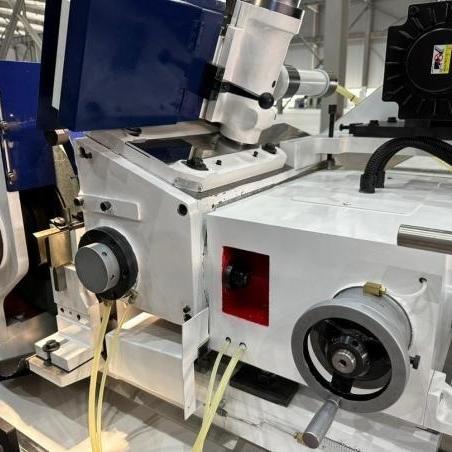

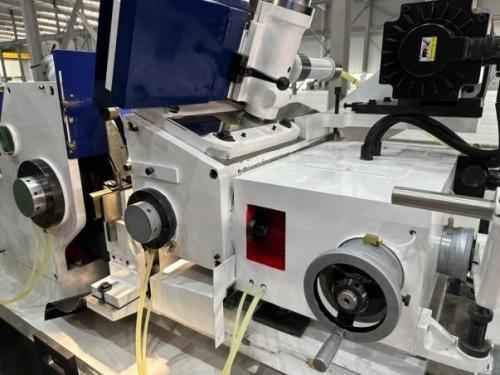

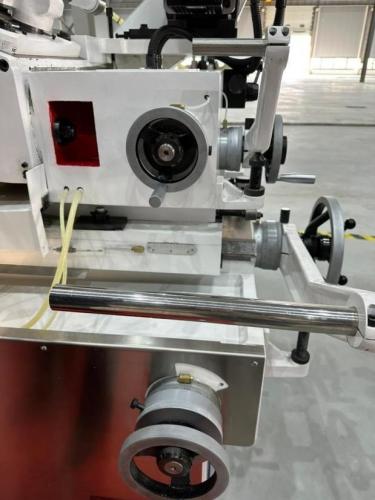

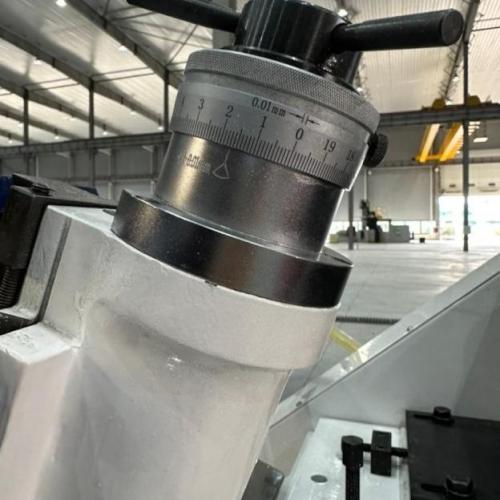

Система управления на базе ЧПУ интегрирована в отдельную стойку с панелью оператора. Механизм правки включает алмазные инструменты для восстановления геометрии шлифовального и ведущего кругов. Гидравлическая система обеспечивает перемещение узлов станка и подачу СОЖ в зону обработки. Конструктивные особенности FX-18CNC-1 заключаются в наличии прецизионных направляющих для перемещения бабок, системы автоматической балансировки шлифовального круга и механизма регулировки скорости вращения ведущего круга. Станина выполнена с учетом поглощения вибраций при шлифовании.
База станка установлена на виброопоры для точного горизонтального позиционирования. Механизмы станка размещены в закрытом корпусе для защиты от загрязнений и обеспечения безопасности оператора. Конструкция предусматривает быструю переналадку при смене типоразмера обрабатываемых деталей. Гидросистема интегрирована в основание станка, включая бак СОЖ, насосную станцию и систему фильтрации. Электрошкаф с силовой и управляющей электроникой размещен в отдельном блоке для удобства обслуживания и защиты от воздействия СОЖ.
Характеристики
| Модель | FX-18CNC-1 |
| Диаметр обработки (мм) | 1 - 60 |
| Размер шлифовального круга (мм) | 455 x 205 x 228,6 |
| Минимальный размер круга (мм) | 255 x 205 x 111,2 |
| Скорость вращения шлифовального круга (об/мин) | 1520 |
| Мощность основного двигателя (кВт) | 11.5 |
| Мощность вспомогательного двигателя (кВт) | 3 |
| Мощность серводвигателя подачи (кВт) | 3 |
| Мощность вспомогательного серводвигателя (кВт) | 1.5 |
| Мощность гидравлического насоса (кВт) | 0.75 |
| Мощность масляного насоса (кВт) | 0.25 |
| Диапазон угла наклона шлифовального круга | +6 - (-3)° |
| Угол поворота шлифовального круга | ± 6° |
| Значение округлости (стандартное шлифование) (мм) | ≤0,001 |
| Шероховатость поверхности (стандартное шлифование) | ≤Ra0,1 |
| Значение округлости (методом врезания) (мм) | ≤0,002 |
| Шероховатость поверхности (методом врезания) | ≤Ra0,2 |
| Габариты в упаковке (мм) | 2350 x 1960 x 1550 |
| Вес брутто (кг) | 3300 |
| Требования к окружающей среде: | |
| Напряжение электросети (В) | 380 |
| Общая установленная мощность (кВт) | 8 |
| Температура окружающей среды (°C) | 5-40 |
| Метод фильтрации охлаждающей жидкости (СОЖ) | Магнит + бумажный ленточный фильтр |
| Резервуар для гидравлического масла (л) | 220 |
