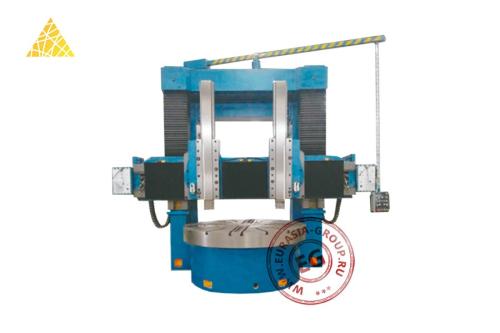

Токарно-карусельный двухстоечный станок CK5240

Станки токарно-карусельные серии CK5240 – это линейка крупногабаритных автоматических стационарных вертикальных металлорежущих устройств периодического действия портального типа, которые выпускаются для работы на машиностроительных заводах серийного производства, где на них осуществляют обработку массивных заготовок нестандартной формы или деталей с диаметром до 4000 мм и массой до 32 т.
Выполняются такие операции, как обтачивание и растачивание цилиндрических, конических и фасонных поверхностей, подрезка торцовых поверхностей, сверление, зенкерование, развёртывание и другие операции (при наличии вспомогательных приспособлений).

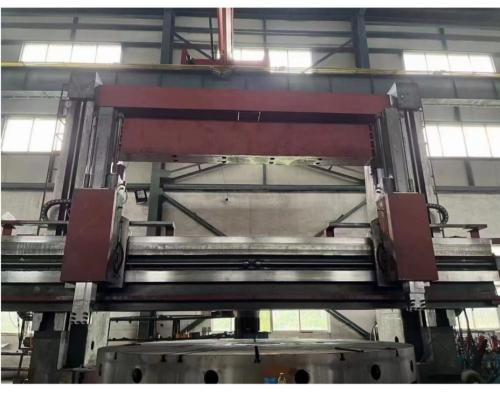

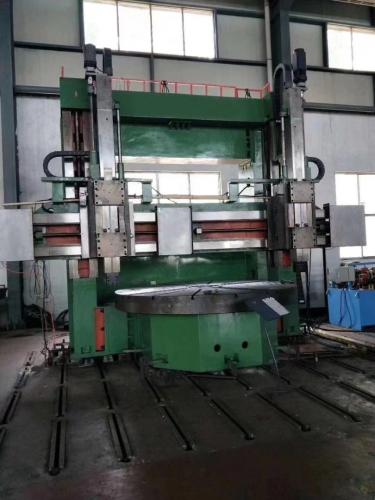

Токарно-карусельный двухстоечный станок CK5240 конструкцией своей опорной станины образует форму портала. В нижней части изделия устанавливается рабочий карусельный стол, на который крепится планшайба с тремя или четырьмя кулачками для фиксации деталей. Вращение карусельного стола осуществляется с помощью радиально-осевого подшипника модели NN30 и электродвигателя с гидравлическим усилителем. Коробка скоростей регулирует число оборотов вращения. Обработку деталей выполняет два суппорта, каждый из которых имеет собственный двигатель и коробку подач. По предварительной договоренности комплект может быть дополнен наборами сменного режущего инструмента.

Вертикальный токарный станок серии CK5240 оснащается системой автоматического управления на основе работы программируемого логического контроллера производителя Siemens. Аппаратура содержится в обособленной тумбе, у которой на передней плоскости имеется пульт управления с цветным дисплеем и клавиатурой. Кроме того, электрооборудование может включаться с помощью дистанционного пульта управления с кабельным соединением. Техническое описание и инструкция по эксплуатации придаются.
