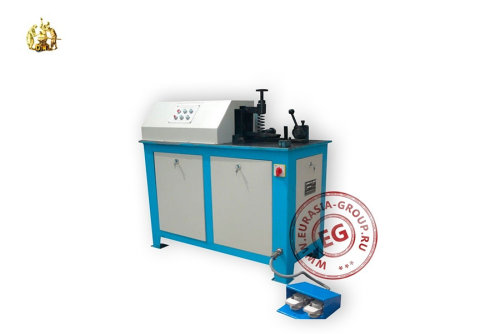

Станок для изготовления тугого завитка DH-CJ16

Кузнечно-гибочный станок DH-CJ16 – это стационарное малогабаритное электрогидравлическое оборудование горизонтального типа периодического действия, предназначенное для выполнения из заранее накалённых в газовом горне окончаний прутов такой операции художественной ковки металла, как изготовление плотного завитка.

Станок для изготовления тугого завитка DH-CJ16 усилен интегрированной гидравлической станцией. Главными исполнительными инструментами являются выдвижная зубчатая и фиксированная планки, попадая между которыми окончание заготовки плотно сворачивается. Перемещение зубчатой планки осуществляется толкателем гидравлического цилиндра. Дополнительное усилие на планку создаётся за счёт вертикальной пружины, сжимание которой можно регулировать. Корпус станка жёсткий, обшитый листами тонкой стали. Внутренний доступ возможен только при наличии ключей от открывающихся боковых панелей.

Оборудование для гибки тугих завитков DH-CJ16 оснащается кнопочным пультом управления электрооборудованием, а также таким удобным дополнительным органом, как двойной ножной замыкатель контактов. Такое конструкторское решение позволяет оператору свободно удерживать рычаг держателя, с помощью которого перед гибкой фиксируется заготовка.
