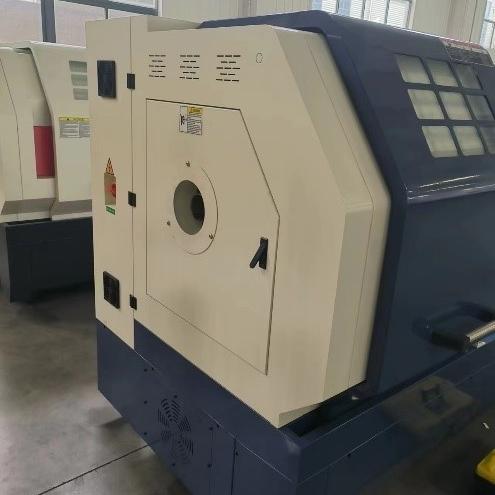

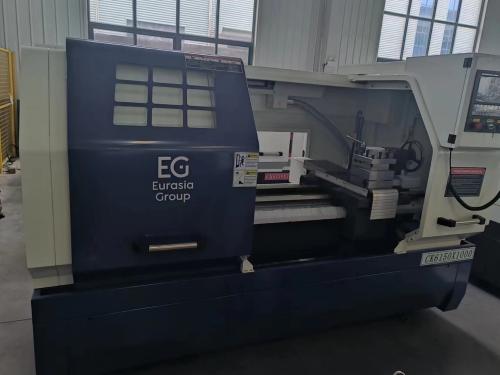

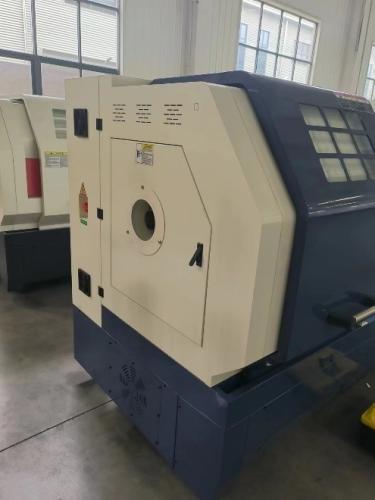

Горизонтальный токарный станок с ЧПУ CK6150
арт. 590660
3-4 недели
2 060 000
RUB

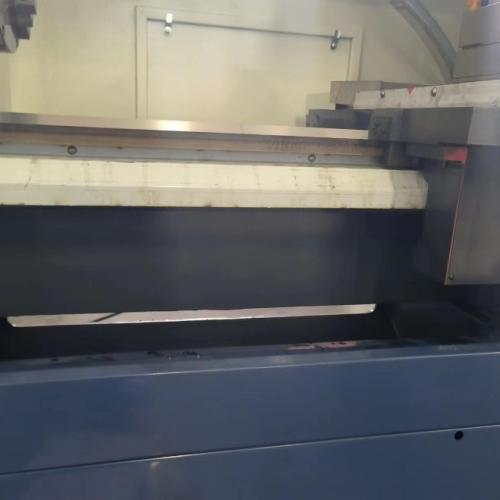

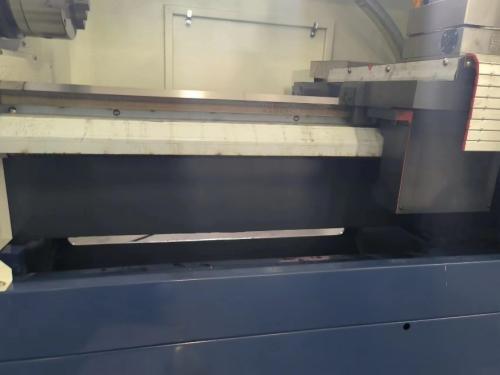

Станина
Тип и материал станины | Прямая литая станина из чугуна (HT250) с направляющими скольжения |
Ширина станины (мм) | 400 |

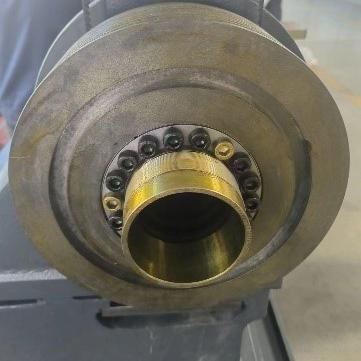

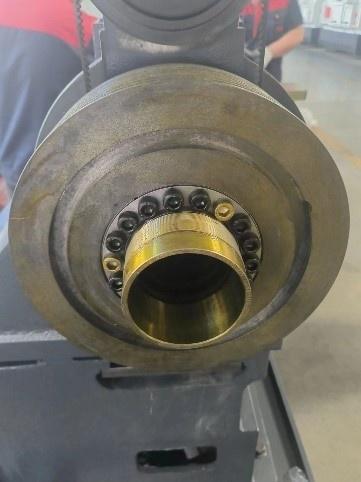

Шпиндель

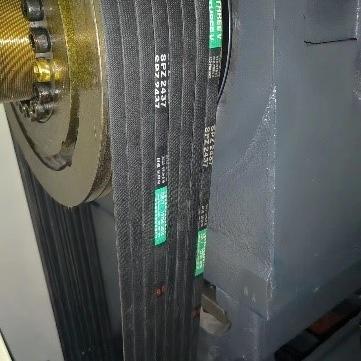

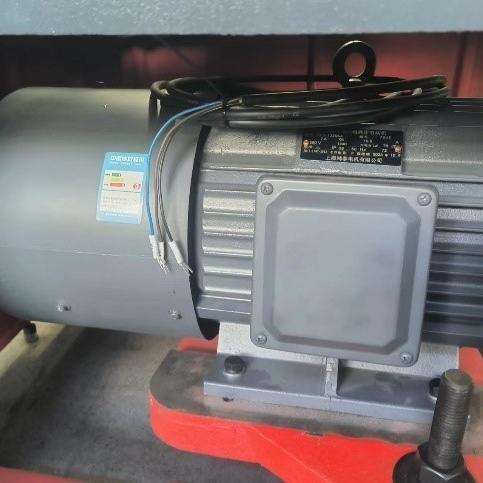

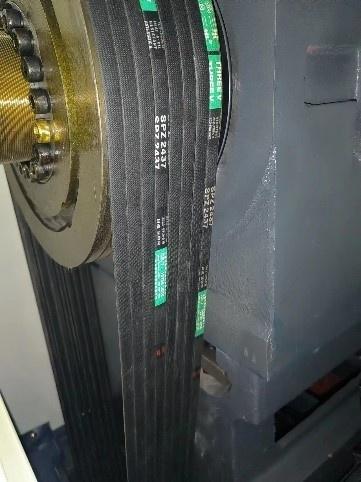

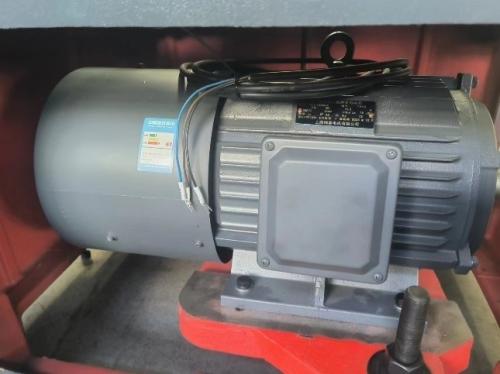

Привод шпинделя (кВт/Нм) | Асинхронный шаговый электродвигатель 7.5/30 с подключением через ремень |
Скорость вращения шпинделя и способ регулирования (об/мин) | 50 – 1600 с бесступенчатой регулировкой |
Конус и диаметр отверстия шпинделя (мм) | MT6, 82 |
Высота центра шпинделя над станиной (мм) | 250 |
Высота центра шпинделя над полом (мм) | 1100 |
Ход по осям
Ход по оси Z (мм) | 1000 |
Скорость хода по оси Z (мм/мин) | 8000 |
Привод оси Z (кВт/Нм) | Серводвигатель 1.5/5.5 с подключением к ШВП через муфту |
ШВП оси Z | 4008, класс точности C3 |
Точность позиционирования по оси Z (мм) | 0.015 (стандарт GB/T25659.1-2010) |
Точность повторного позиционирования по оси Z (мм) | 0.013 (стандарт GB/T25659.1-2010) |
Ход по оси X (мм) | 300 |
Скорость хода по оси X (мм/мин) | 5000 |
Привод оси X (кВт/Нм) | Серводвигатель 1.5/5.5 с подключением к ШВП через муфту |
ШВП оси X | 2005, класс точности C3 |
Точность позиционирования по оси X (мм) | 0.015 (стандарт GB/T25659.1-2010) |
Точность повторного позиционирования по оси X (мм) | 0.013 (стандарт GB/T25659.1-2010) |

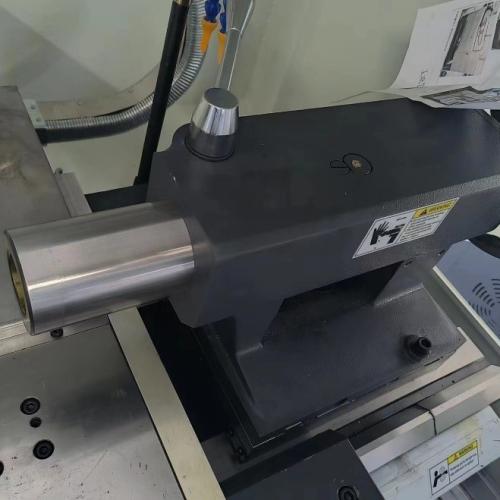

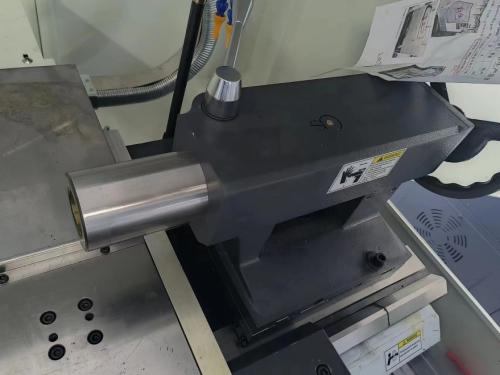

Задняя бабка
Ход задней бабки (мм) | 750 |
Привод задней бабки | Механический |
Ход пиноли задней бабки (мм) | 140 |
Привод пиноли задней бабки | Механический |
Конус и диаметр пиноли задней бабки (мм) | MT5, 75 |

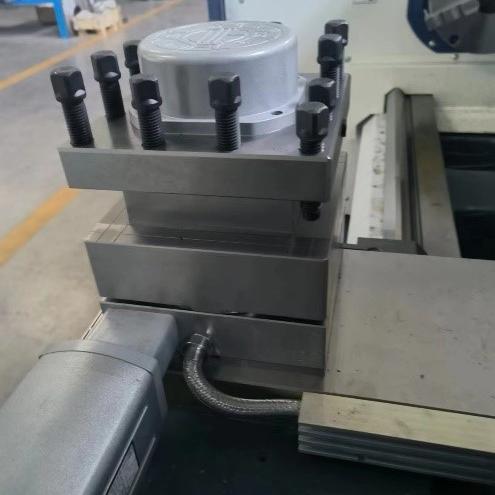

Инструментальная головка

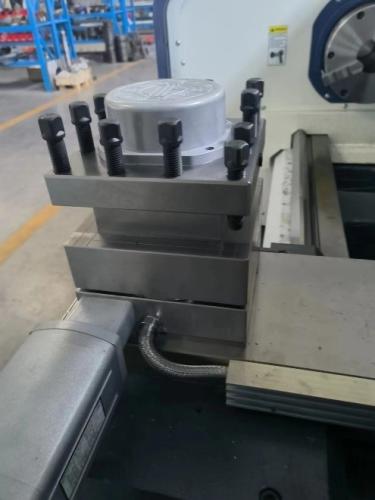

Тип инструментальной головки | Электрическая 4-позиционная |
Максимальное сечение хвостовика инструмента (мм) | 25×25 |

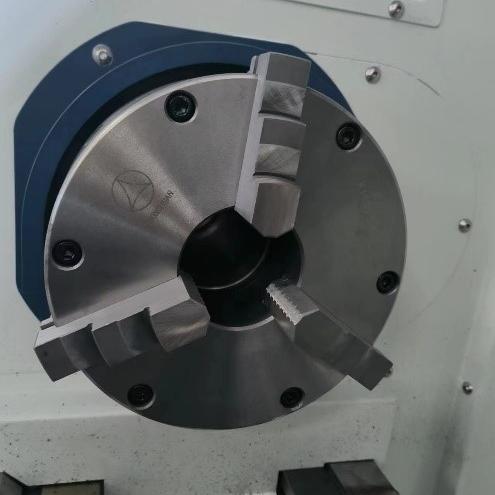

Патрон

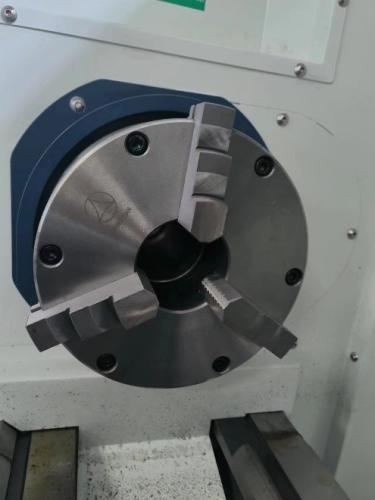

Тип патрона | Механический 3-кулачковый самоцентрирующийся |
Диаметр патрона (мм) | 250 |
Системы станка

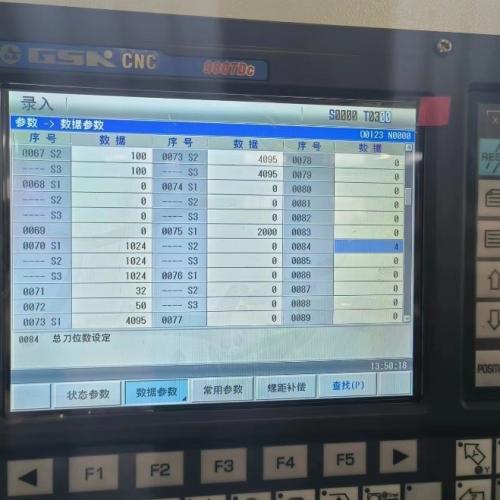

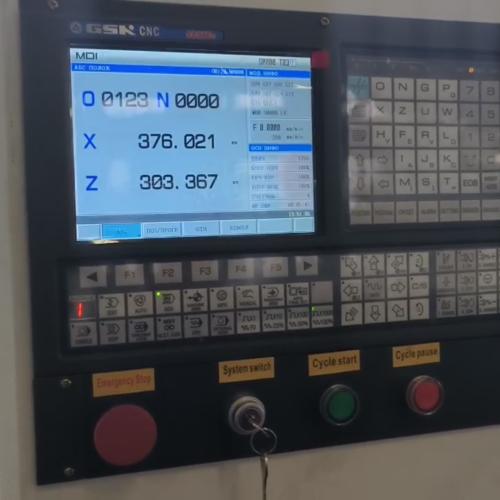

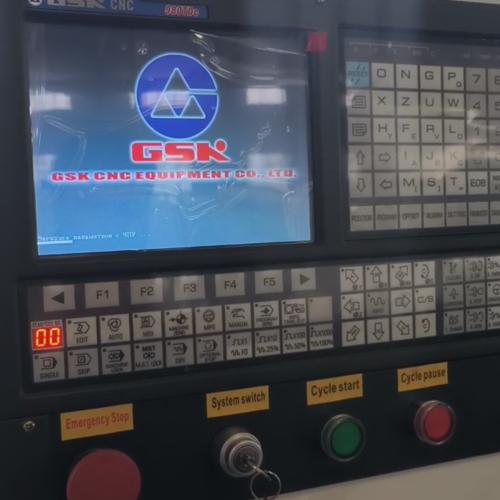

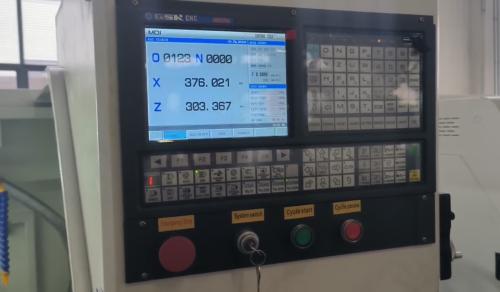

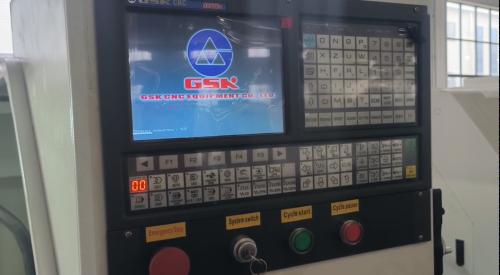

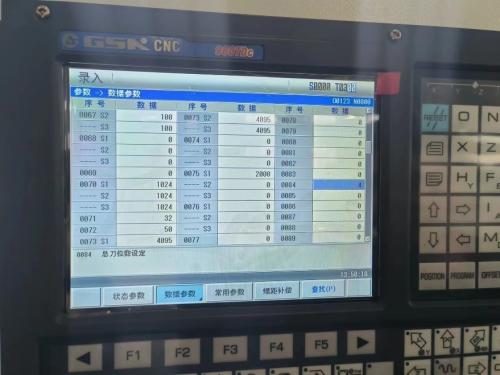

Система ЧПУ | GSK 980 TDC (с русским языком) |
Система удаления стружки | Поддон |

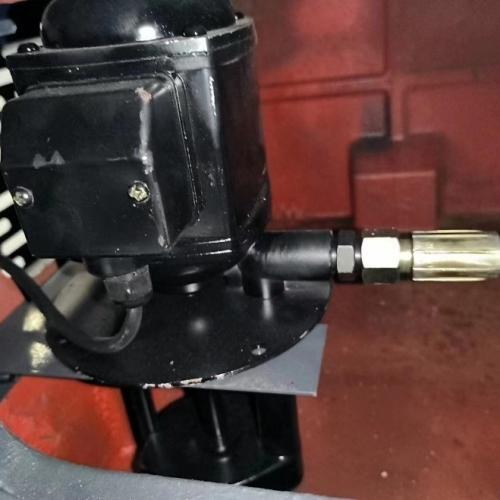

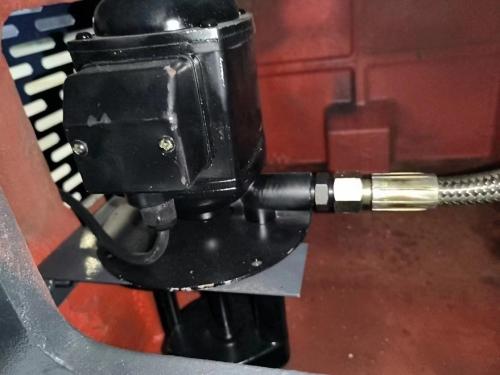

Система подачи СОЖ | Автоматическая |
Объем бака СОЖ | 25 |
Мощность системы подачи СОЖ (кВт) | 0.120 |
Система смазки ШВП | Автоматическая |
Объем бака смазки ШВП (л) | 2 |
Мощность системы смазки ШВП (кВт) | 0.030 |
Характеристики
| Модель | CK6150 |
| Максимальный диаметр обработки над станиной (мм) | 500 |
| Максимальный диаметр обработки над суппортом (мм) | 280 |
| Максимальный вес обрабатываемой заготовки (кг) | 400 |
| Расстояние между центрами (мм) | 1000 |
| Эффективная длина обработки (мм) | 1000 |
| Шероховатость обработанной поверхности (мкм) | Ra 1.6 |
| Требование к электропитанию (В/Гц) | 380/50 |
| Габаритные размеры (мм) | 2830×1720×1990 |
| Вес в упаковке(кг) | 2632 |
