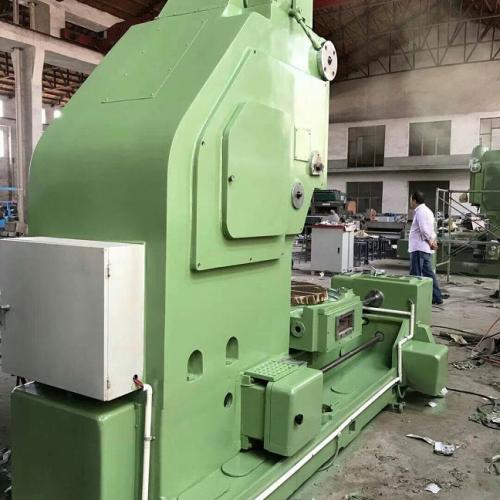

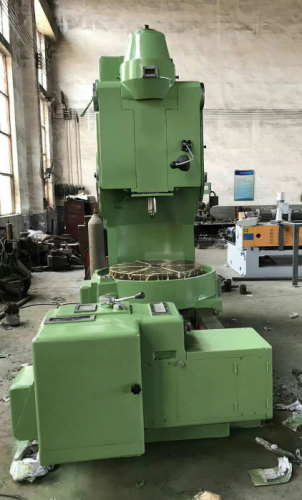

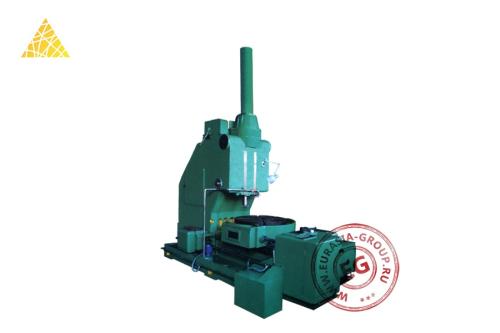

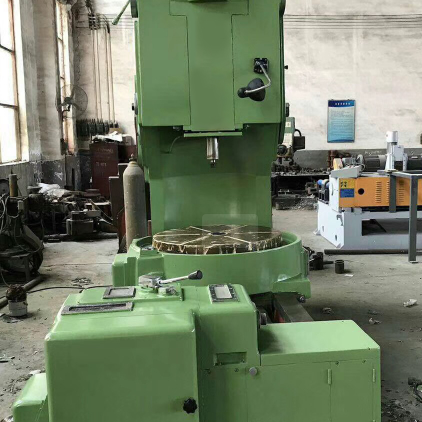

Зубодолбёжный станок Y58

арт. 844043

3-4 недели

Цена по запросу

Зубодолбёжный станок Y58 – Высокоточный инструмент для нарезки зубчатых колес

Станок Y58 обеспечивает высокую точность и эффективность при нарезке зубчатых колес, предлагая широкий диапазон возможностей для различных производственных задач.

Максимальный диаметр колеса с наружными зубьями: 800 мм
Максимальный диаметр колеса с внутренними зубьями: 1000 мм
Модуль нарезаемого колеса: 1,75–12 мм
Максимальная ширина нарезаемого зуба: 170 мм
Расстояние от центра шпинделя долбяка до центра шпинделя планшайбы: 0–750 мм
Расстояние от торца шпинделя долбяка до поверхности планшайбы: 150–345 мм
Двигатель шпинделя долбяка: 7,5 кВт / 1440 об/мин
Вертикальный ход шпинделя долбяка: 200 мм
Количество двойных ходов шпинделя долбяка: 25/45/60/75/100/125/150 раз/мин
Диаметр оправки долбяка: 88,90/101,60 мм
Двигатель шпинделя планшайбы: 1,1 кВт / 910 об/мин
Диаметр планшайбы: 800 мм
Диапазон круговых подач планшайбы на один двойной ход долбяка: 0,17–1,5 мм (при диаметре долбяка 100 мм)
Скорость быстрого поворота планшайбы: 34 об/мин
Напряжение / Частота: 380 В / 50 Гц
Габаритные размеры: 3560 x 1770 x 3800 мм
Вес: 10000 кг

Описание

Зубодолбёжный станок Y58 предназначен для высокоточной нарезки зубчатых колес с наружными и внутренними зубьями. Он оснащен мощным двигателем шпинделя долбяка мощностью 7,5 кВт, обеспечивающим стабильную работу при различных режимах нарезки. Вертикальный ход шпинделя долбяка составляет 200 мм, что позволяет обрабатывать детали с различной высотой. Станок поддерживает широкий диапазон модулей нарезаемых колес от 1,75 до 12 мм и максимальную ширину нарезаемого зуба до 170 мм, что делает его универсальным решением для различных производственных задач. Расстояние от центра шпинделя долбяка до центра шпинделя планшайбы регулируется от 0 до 750 мм, а расстояние от торца шпинделя долбяка до поверхности планшайбы – от 150 до 345 мм, что обеспечивает гибкость при обработке деталей разных размеров. Двигатель шпинделя планшайбы мощностью 1,1 кВт с частотой вращения 910 об/мин и диаметр планшайбы 800 мм способствуют точной и эффективной обработке. Диапазон круговых подач планшайбы на один двойной ход долбяка составляет от 0,17 до 1,5 мм при диаметре долбяка 100 мм, что позволяет точно контролировать процесс нарезки. Станок оснащен функцией быстрого поворота планшайбы со скоростью 34 об/мин, что ускоряет процесс наладки и смены деталей. Напряжение питания составляет 380 В при частоте 50 Гц, что соответствует стандартам промышленного оборудования. Габаритные размеры станка составляют 3560 x 1770 x 3800 мм, а его вес – 10000 кг, что обеспечивает стабильность и надежность при эксплуатации.

Ответы на частые вопросы

Для каких типов зубчатых колес предназначен станок Y58?

Станок Y58 предназначен для нарезки зубчатых колес с наружными и внутренними зубьями, обеспечивая высокую точность и эффективность при обработке различных типов зубчатых колес.

Какой диапазон модулей нарезаемых колес поддерживает станок Y58?

Станок Y58 поддерживает диапазон модулей нарезаемых колес от 1,75 до 12 мм, что позволяет обрабатывать детали с различными размерами зубьев.

Какова максимальная ширина нарезаемого зуба на станке Y58?

Максимальная ширина нарезаемого зуба на станке Y58 составляет 170 мм, что обеспечивает возможность обработки крупных зубчатых колес.

Какое напряжение питания требуется для работы станка Y58?

Станок Y58 работает при напряжении 380 В и частоте 50 Гц, что соответствует стандартам промышленного оборудования.

Каковы габаритные размеры и вес станка Y58?

Габаритные размеры станка Y58 составляют 3560 x 1770 x 3800 мм, а его вес – 10000 кг, что обеспечивает стабильность и надежность при эксплуатации.

Характеристики

Модель	Y58
Максимальный диаметр колеса с наружными зубьями (мм)	800
Максимальный диаметр колеса с внутренними зубьями (мм)	1000
Модуль нарезаемого колеса (мм)	1,75-12
Максимальная ширина нарезаемого зуба (мм)	170
Расстояние от центра шпинделя долбяка до центра шпинделя планшайбы (мм)	0-750
Расстояние от торца шпинделя долбяка до поверхности планшайбы (мм)	150-345
Двигатель шпинделя долбяка (кВт / об/мин)	7,5 / 1440
Вертикальный ход шпинделя долбяка (мм)	200
Количество двойных ходов шпинделя долбяка (раз/мин)	25/45/60/75/100/125/150
Диаметр оправки долбяка (мм)	88,90/101,60
Двигатель шпинделя планшайбы (кВт / об/мин)	1,1 / 910
Диаметр планшайбы (мм)	800
Диапазон круговых подач планшайбы на один двойной ход долбяка (мм)	0,17 - 1,5 (при диаметре долбяка 100)
Скорость быстрого поворота планшайбы (об/мин)	34
Напряжение (В) / Частота (Гц)	380 / 50
Габаритные размеры (мм)	3560 x 1770 x 3800
Вес (кг)	10000
