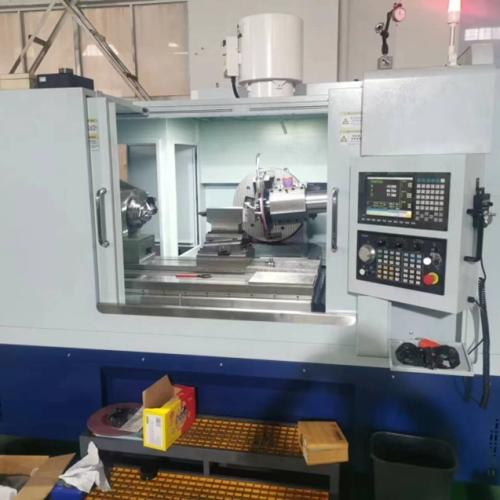

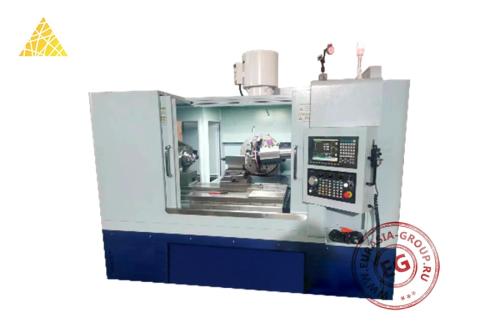

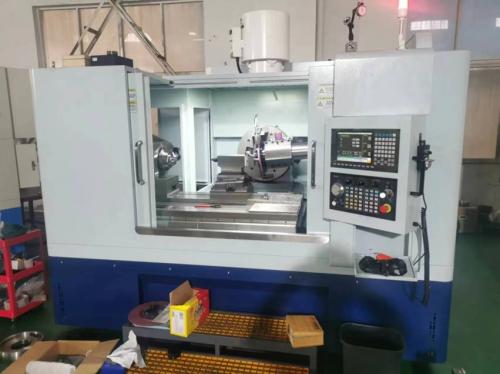

Резьбошлифовальный станок с ЧПУ YLW-700S

арт. 572012

3-4 недели

Цена по запросу

Общие характеристики

Модель		YLW-700S
Внешний диаметр заготовки (мм)		2 - 200
Длина заготовки (мм)		15 - 750
Длина шлифования (мм)		≤700
Угол шлифовальной головки	Вращение вправо (°)	≤ 30
	Вращение влево (°)	≤ 45
Использование станков		В основном используется для шлифования дорожек качения наружной резьбы и спиральных канавок
Процесс шлифовки		Двойная вершина, шлифованная внешняя резьба
Основные эксплуатационные характеристики станков		Конструктивная схема мехатроника, общая защита, простота обслуживания и соответствие требованиям эргономики
		Система управления использует высокоскоростной программируемый контроллер
		Подача оснащена системой сервоуправления переменного тока для привода решетки с замкнутым контуром, высокоточной стальной направляющей и шариковым винтом
		Двигатель шлифовального круга оснащен шпинделем с подшипником и приводится в движение преобразователем средней частоты
		Ось заготовки является осью прямого привода
Габаритные размеры (мм)		3000 х 2300 х 2000
Вес (кг)		Около 8000

Шлифование

Режим работы	Ручной режим, одношаговый режим выполнения, полуавтоматический режим, автоматический режим, режим работы всухую
Метод измельчения	Метод измельчения с фиксированным диапазоном
Метод зажима заготовки	Ручной центр, центр задней бабки, центральная рама

Электрическая система

Система управления	Система управления нового поколения
Сервопривод	Сервопривод нового поколения и серводвигатель
Дисплей	Цветной дисплей нового поколения, показывающий скорость подачи слайда, положение слайда и основную диагностику неисправностей
Оси ЧПУ	3 оси ЧПУ
Форма электрошкафа	Ранцевый электрокороб + теплообменник (теплообменная мощность EA-05A 500 Вт)
Блок управления	Установлен в правом переднем углу крышки станка и может вращаться
Сигнальная лампа (Вт)	Трехцветная сигнальная лампа (2,5)

Загрузка и разгрузка

Типы загрузки и разгрузки

Ручной центр, центр задней бабки, центральная рама

Правящее устройство

Тип правящего станка	Алмазный роликовый правящий станок или правящий станок с алмазным диском
Режим привода	Прямой приводной вал

Шпиндель шлифовального круга

Тип шпинделя (мм)	Осевое и радиальное биение электрического шпинделя шлифовального круга меньше или равно 0,002
Максимальный диаметр шлифовального круга (мм)	350
Линейная скорость шлифовального круга (м/с)	До 60 (обратите внимание на выбор шлифовального круга)
Мощность (кВт)	10

Верстак для шлифовального круга

Тип направляющей	Поперечная направляющая
Смазка направляющих	Консистентная смазка (литиевая смазка Great Wall MP-3)
Метод привода	серводвигатель + муфта + шариковый винт, немецкая решетка HEIDENHAIN с замкнутым контуром управления

Шпиндель заготовки

Тип шпинделя	Шпиндель заготовки с сервоприводом с прямым приводом, переднее и заднее радиальное и торцовое биение менее 0,002 мм
Метод смазки	Консистентная смазка (литиевая смазка Great Wall MP-3)
Управление	Серводвигателем привода шпинделя
Тип привода	Прямой

Направляющая стойки для заготовок

Тип направляющей	Поперечная направляющая
Метод привода	Серводвигатель + муфта + шариковый винт; немецкая линейная решетка HEIDENHAIN (точность ± 1,5 мкм), управление с обратной связью
Винтовая смазка	Централизованная смазка
Смазка направляющих	Консистентная смазка (литиевая смазка Great Wall MP-3)
Разрешение (мкм)	≤0,1
Повторяющаяся точность позиционирования (мкм)	≤1 в течение 100 последовательных раз
Точность компенсации (мкм)	≤1

Другие

Шум (дБ)		≤75
Станина станка		Чугун HT250, отлитый с использованием прецизионного процесса производства смолы и песка, многократная обработка старением, гладкая и красивая поверхность, хорошее поглощение вибрации и не легко деформируется
Крышка станка		Полностью закрытая крышка
Стекло		Пуленепробиваемое стекло изысканное и прочное
Цвет машины		Синий, белый, серый
Система охлаждения		Стандартный бумажный ленточный фильтр, резервуар для охлаждающей воды с магнитным сепаратором и водяной насос большого расхода
Электрический резервуар для охлаждающей воды шпинделя		Оснащен независимым резервуаром для охлаждающей воды с переключателем потока
Переключатель хода		HUANGSHAN
Электрические компоненты низкого напряжения		CHINT
Машинные наматрасники		Оснащены набором трехслойных противоударных наматрасников
Параллелизм		Пространственная параллельность между шпинделем алмазного ролика, шпинделем станка и осью Z подачи станка составляет менее 0,001 мм
Функция прокатки	Вертикальность между кареткой шлифовальной рамы и кареткой заготовки (мм)	Расстояние 250, 0,002
	Параллельность	Расстояние 250, 0,002
Точность перемещения	Точность шпинделя станка (мм)	Менее 0,002
	Точность повторного позиционирования (мм)	Менее 0,002

Резьбошлифовальный станок с ЧПУ YLW-700S предназначен для узкоспециализированного шлифования витков наружной резьбы и спиральных канавок на различных деталях. Оборудование применяется в машиностроении, автомобильной и авиационной промышленности -там, где требуется точная обработка профиля резьбы.

Станок оснащен монолитной чугунной станиной, что обеспечивает высокую стабильность и минимальные вибрации во время работы. Подшипниковый шпиндель приводится во вращение преобразователем частоты, что позволяет добиться необходимых оборотов с высокой точностью. Прямой привод заготовки и подача с управляемым сервоприводом обеспечивают устойчивую работу на протяжении всего производственного цикла. Управление станком осуществляется с помощью высокоскоростного программируемого контроллера, что позволяет реализовать сложные операции на трех осях ЧПУ. Важными аспектами эксплуатации являются регулярная проверка всех систем, смазка и соблюдение инструкций по безопасности.

Основные достоинства станка YLW-700S - высокая точность шлифования и производительность, надежность в работе и возможность автоматизации многочисленных процессов. Сенсорные технологии обеспечивают легкость в управлении и настраиваемость под специфические требования производства. Станок отличается качественной сборкой и эффективностью.
