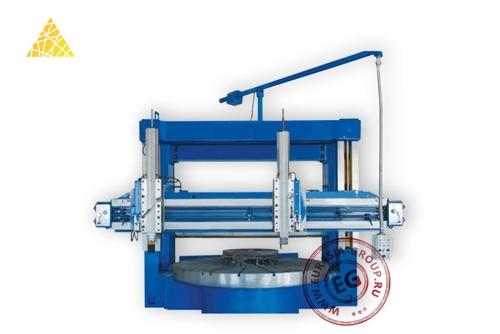

Токарный двухстоечный станок CQ5250

Вертикальные токарные станки серии CQ5250 являются видом крупногабаритного стационарного автоматизированного электрогидравлического двухстоечного металлорежущего оборудования периодического действия портального типа, которое используется исключительно в отрасли крупного машиностроения для обтачивания и растачивания цилиндрических, конических и фасонных поверхностей, подрезки торцовых поверхностей, сверления, зенкерования, развёртывания и т.п. Обработке подвергаются заготовки из чёрного или цветного металла, а также из некоторых неметаллических материалов, диаметром до 5000 мм высотой до 4000 мм и массой до 50 т.

Токарный двухстоечный станок CQ5250 формируется на основе многотонной опорной станины-арки, изготовленной из серого чугуна марки HT300 (аналог российской марки СЧ30). В её нижней части содержится рабочая платформа карусельного типа, на основу которой крепится планшайба с четырьмя или шестью кулачками. Вращающийся шпиндель выдерживает правильность вертикальной оси, во многом, за счёт надёжности радиально-осевого подшипника модели NN30. Мощная двигательная система, усиленная гидростатикой, приводит подшипник во вращение.

 Задачи планшайбы заключается в том, чтобы накрепко зафиксировать обрабатываемую заготовку. Коробка передач с зубчатыми колёсами из конструкционной легированной стали марки 40Cr, чья прочность достигает степени HRC40…45, осуществляет регулировку количества оборотов шпинделя. Боковые опоры портальной рамы имеют направляющие рельсы, по которым с помощью обособленных приводов и винтовых механизмов, позиционируется по высоте траверса. Указанный элемент является основой для двух подвижных кареток суппортов со сменными режущими инструментами. Как правило, задействуются резцы из углеродистой стали или из специализированной керамики. ЗИП и техническая литература прилагаются.

Станок токарный серии CQ5250 комплектуется обособленной вентилируемой тумбой, содержащей аппаратуру числового программного управления. На верхней панели тумбы имеется многокнопочный пульт управления и экран, на котором, кроме прочего, отображается активное графическое изображение хода операции.
