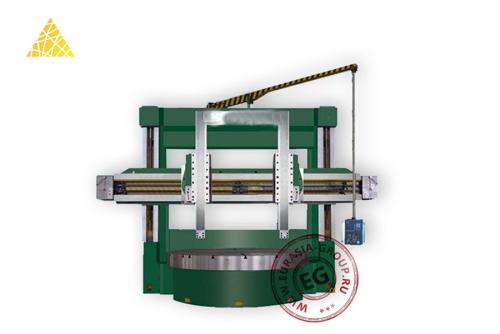

Токарно-карусельный двухстоечный станок CKQ5250

Вертикальные токарные станки серии CKQ5250 – это категория стационарного автоматизированного электрогидравлического оборудования токарной группы периодического действия портального типа, которое применяется в крупном машиностроении для обтачивания и растачивания цилиндрических, конических и фасонных поверхностей, подрезки торцовых поверхностей, сверления, зенкерования, развёртывания и т.п.

Токарно-карусельный двухстоечный станок CKQ5250 оснащается фундаментальным каркасом в форме портала. В качестве материала изготовления основных частей станины задействуется металл марки Н250. Карусельная платформа приводится во вращение электродвигательной системой с гидравлическим усилением. Гидравлика также применяется и для экстренной остановки станка в случае возникновения аварийных ситуаций. Во многом жесткость соблюдения вертикальной оси шпинделя обеспечивается действием радиально-осевого подшипника марки NN30. Сменная планшайба выполняет функцию крепления обрабатываемой детали. В комплект могут быть поставлены трёх- и четырёхкулачковая планшайбы, изготовленные из цинк-алюминиевого сплава. Рабочие стойки монтируются на подвижную траверсу, которая обеспечивает их боковое и вертикальное перемещение. Позиционирование суппортов по высоте осуществляется с помощью серводвигателей. Поставка включает обязательный комплект запасных инструментов и принадлежностей.

Станки токарно-карусельные серии CKQ5250 оборудуются системой автоматического управления на основе программируемого логического контроллера модели D802 или D828 от компании Siemens. Оператор имеет возможность работать за пультом с сенсорным экраном, вводить исходные данные с высокой точностью и постоянно контролировать их соблюдение. Процессор хранит в памяти производственные программы обработки и осуществляет диагностику возможных неисправностей. Пульт конструктивно выполнен в виде модуля на поворотной штанге на уровне глаз оператора.
