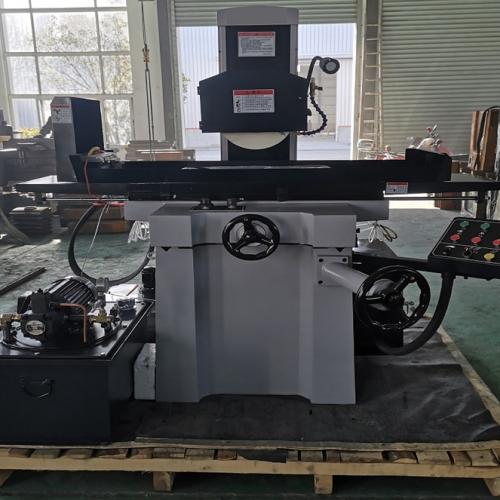

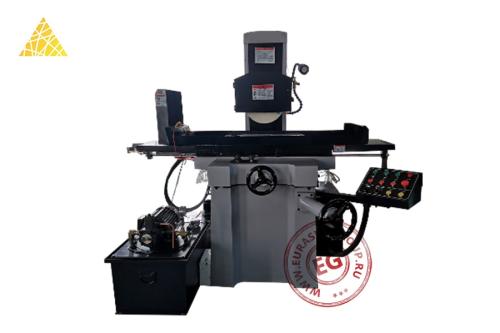

Плоскошлифовальный станок MY1224
арт. 957303
3-4 недели
Цена по запросу
Модель | MY1224 | ||
Габариты рабочего стола (мм) | 600 х 300 | ||
Максимальное перемещение рабочего стола (мм) | 630 х 320 | ||
Т-образный паз (мм) | 1 x 14 | ||
Максимальное расстояние от центра шпинделя до поверхности стола (мм) | 520 | ||
Размер шлифовального круга (мм) | φ300 х 30 х 76,2 | ||
Скорость вращения шлифовального круга (об/мин) | 50 Гц | 1450 | |
60 Гц | 1860 | ||
Продольная скорость рабочего стола (м/мин) | 3 - 20 | ||
Поперечная подача (передняя и | Бесступенчатая передача (мм/мин) | 600 | |
Периодически переменная передача (мм/раз) | 0 - 6 | ||
За оборот (мм) | 4 | ||
За выпуск (мм) | 0,02 | ||
Вертикальная подача (вверх и вниз) с помощью маховика | За оборот (мм) | 2 | |
За выпуск (мм) | 0,01 | ||
Скорость вертикальной подачи (мм/мин) | 360 | ||
Мощность шпиндельного двигателя (кВт) | 2,2 | ||
Мощность двигателя насоса охлаждающей жидкости (Вт) | 40 | ||
Мощность подъемного двигателя (Вт) | 120 | ||
Гидравлическая система | Мощность гидравлического | 2,2 | |
Емкость масляного бака (МПа) | 4 | ||
Рабочее давление (л) | 100 | ||
Максимальный расход (л/мин) | 20 | ||
Параллельность рабочей поверхности уровню основания (мм) | 300 : 0.005 | ||
Габаритные размеры (мм) | 1960 x 1480 x 1850 | ||
Размеры упаковки (мм) | 2000 x 1640 x 2020 | ||
Вес нетто (кг) | 1400 | ||
Вес брутто (кг) | 1530 | ||
Плоскошлифовальный станок MY1224 предназначается для высокоточной обработки плоских поверхностей металлических заготовок. Этот станок особенно востребован в условиях, где требуется обеспечить высокую степень точности и гладкости обрабатываемых поверхностей, таких как производство пресс-форм, штампов и деталей машин. Плоскошлифовальный станок MY1224, благодаря своей конструкции, позволяет выполнять операции шлифования с минимальными допусками.
Станок представляет собой сложное оборудование, в котором сочетаются механические и электронные компоненты для достижения максимальной эффективности и точности обработки. Основными элементами конструкции станка являются рабочий стол, шлифовальная головка, направляющие и система управления. Рабочий стол, оснащённый электромагнитной плитой, служит для фиксации заготовки во время обработки. Система направляющих обеспечивает плавное и точное перемещение стола относительно шлифовального круга. Шлифовальная головка, на которой закрепляется абразивный круг, отвечает за выполнение основной операции шлифования.
Шлифовальная головка, вращаясь с высокой скоростью, удаляет слой материала с поверхности заготовки, обеспечивая необходимую степень гладкости и точности. Перемещение стола и шлифовальной головки контролируется автоматизированной системой управления. Это обеспечивает высокую повторяемость операций и минимизирует человеческий фактор в процессе шлифования.
Основной задачей плоскошлифовального станка MY1224 является достижение требуемой шероховатости и точности размеров обрабатываемых деталей. Система охлаждения предотвращает перегрев шлифовального круга и обрабатываемой детали.
