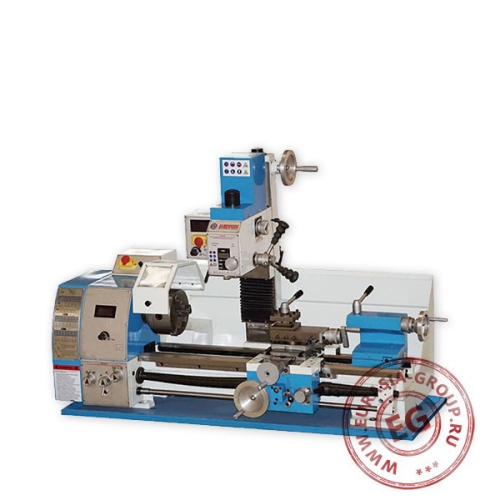

Комбинированный токарный станок WMP290V-F
Цена по запросу

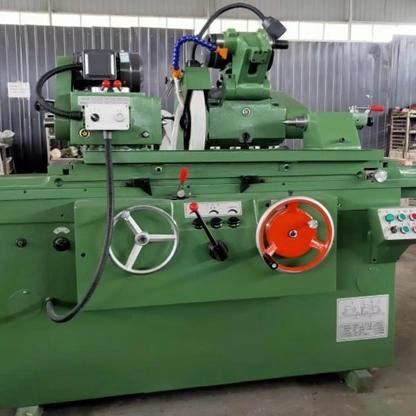

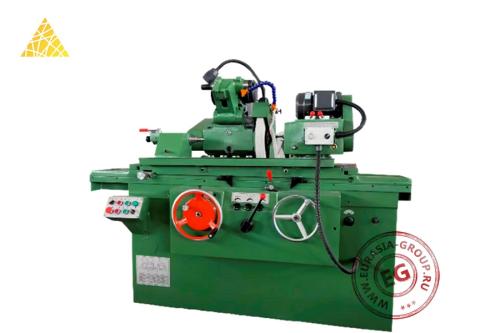

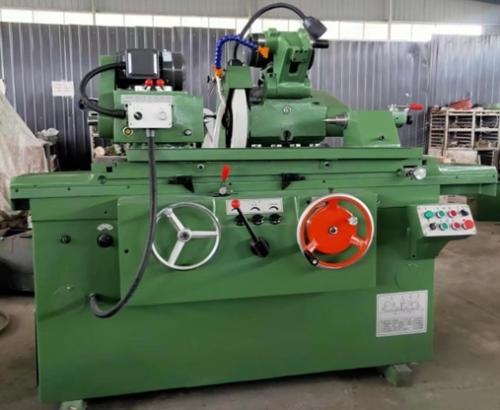

Круглошлифовальный станок M1420x500
арт. 464539
3-4 недели
Цена по запросу
Модель | M1420x500 |
Диаметр шлифования наружного круга | 5 – 200 мм |
Диаметр внутреннего шлифования | 13 – 80 мм |
Максимальная длина шлифования по внутреннему кругу | 125 мм |
Максимальная длина шлифования | 500 мм |
Высота центров | 125 мм |
Верхний шаг | 520 мм |
Максимальный диаметр вращения заготовки | 240 мм |
Максимальный вес между верхушками | 50 кг |
Максимальный вес заготовки с зажимным патроном | 15 кг |
Скорость шпинделя | 9245, 12250, 14848, 19600 об/мин |
Габаритные размеры | 1800 х 1415 х 1420 мм |
Вес | 2100 кг |
Суппорт
Суппорт | ||
Угол поворота | По часовой стрелке | 9° / 8° / 7° / 9° / 8° / 7° |
Против часовой стрелки | 9° / 8° / 3° / 9° / 8° / 3° | |
Скорость перемещения (бесступенчатая) | 0,1 – 3 м/мин | |
Подача на один оборот маховика | 10 мм | |
Передняя бабка
Частота вращения шпинделя передней бабки | 63, 125, 250, 500 / 30 – 300 | |
Конус шпинделя | МТ4 | |
Угол поворота | Против часовой стрелки | 90° |
Задняя бабка
Коническое отверстие в верхнем рукаве | № 4 | |
Ход втулки | Ручной | ≥ 23 мм |
Гидравлический | ≥ 15 мм | |
Электродвигатели
Двигатель масляного насоса | Мощность | 1,1 кВт |
Скорость | 1500 об/мин | |
Двигатель СОЖ | Мощность | 0,125 кВт |
Скорость | 300 об/мин | |
Двигатель внешнего | Мощность | 3 / 4 кВт |
Скорость | 1500 об/мин | |
Двигатель главный | Мощность | 0,75 кВт |
Скорость | 1000 об/мин |
Шлифовальная головка
Угол поворота | По часовой стрелке | 10° |
Против часовой стрелки | 5° | |
Скорость вращения шпинделя шлифовального круга | 1316 об/мин | |
Быстрый ход продольный | ≥ 30 мм | |
Поперечный ручной ход | 70 мм | |
Подача суппорта за один оборот | 1 мм | |
Минимальная подача | 0,002 мм | |
Максимальное перемещение шлифовальной бабки | 150 мм | |
Габаритные размеры | 300 х 35 х 127 мм | |
Круглошлифовальный станок M1420x500 предназначен для точной обработки поверхностей круглых деталей, которые могут крепиться в патроне или центрах. Оборудование широко применяется в машиностроении, металлургии, автомобильной, авиационной и других промышленных отраслях, требующих высокого класса точности при обработке металлических и неметаллических материалов.
Главным элементы станка: станина, шлифовальный круг, трехкулачковый патрон, приспособление для внутреннего шлифования, СОЖ, система полуавтоматического управления с помощью кнопок. В процессе работы деталь закрепляется в патроне или центрах, и вращающийся шлифовальный круг снимает тонкий слой материала, создавая нужную гладкость и размеры и обеспечивая высокую точность обработки. Все настройки делаются вручную с помощью рычажков и штурвалов.
Станок соответствует международным сертификационным требованиям, что гарантирует его надежность и долговечность. Особое внимание уделено системе безопасности: M1420x500 оснащен маркировкой, защитным кожухом и другими приспособлениями, исключающими риск получения травм оператором.
