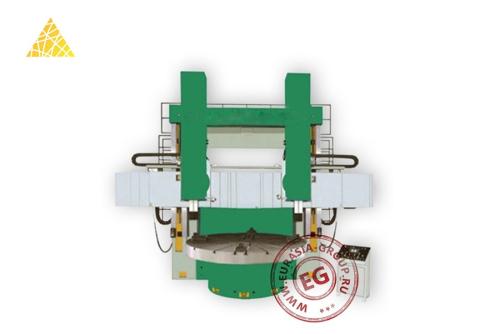

Токарно-карусельный двухстоечный станок CKQ5240

Вертикальный токарный станок серии CKQ5240 – это стационарный автоматизированный электрогидравлический двухстоечный механизм периодического действия, который предназначен для работы в машиностроительной индустрии с целью обработки деталей массой до 10 т и диаметром до 4000 мм. Среди возможных операций – обтачивание и растачивание цилиндрических, конических и фасонных поверхностей, подрезка торцовых поверхностей, сверление, зенкерование, развёртывание и т.п.

Токарно-карусельный двухстоечный станок CKQ5240 собирается на основе многотонной станины портального типа. Платформой для установки обрабатываемой детали является вращающийся на радиально-осевом подшипнике марки NN30 рабочий стол. Электродвигательная система шпинделя спроектирована с применением гидравлического усиления. Коробка скоростей служит для регулирования числа оборотов (зубчатые колёса передач изготовлены из высокопрочной легированной стали).

На шпиндель крепится кулачковая планшайба из цинк-алюминиевого сплава, в её функции входит надежная фиксация детали на карусельном столе. На вертикальных стойках крепятся суппорты со сменным режущим инструментом. Перемещение траверсы стоек по высоте осуществляется под действием сервомоторов, что обеспечивает плавность подачи. В качестве дополнительной поставки станок может усовершенствоваться защитными приспособлениями, системой охлаждения, шлифовальной головкой и т.д. Техническая документация и комплект ЗИП придаётся.

Станки токарно-карусельные серии CKQ5240 оснащаются обособленными металлическими вентилируемыми тумбами для электроавтоматики. Пульт управления включает цветной экран и клавиатуру. Программируемый логический контроллер получает исходные данные и может хранить их как отдельный производственный алгоритм для конкретной операции, не требуя в дальнейшем повторного ввода.
