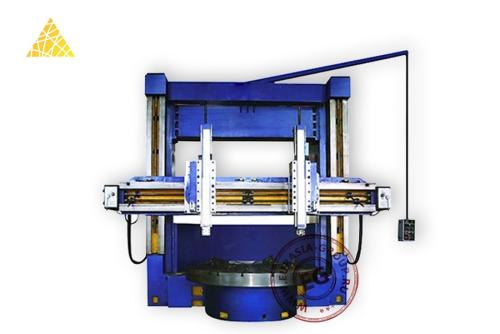

Токарный двухстоечный станок CQ5240

Вертикальный токарный станок CQ5240 – это представитель подгруппы тяжёлого стационарного автоматизированного электрогидравлического двухстоечного металлорежущего оборудования периодического действия портального типа из линейки токарных машин, которое применяется только в крупном машиностроении для черновой или чистовой обработки внешних и внутренних цилиндрических, конических и фасонных поверхностей, подрезки торцовых поверхностей, сверления, зенкерования, развёртывания и т.п. Работа может производиться с заготовками диаметром до 4000 мм и массой до 10 т из чёрного или цветного металла, а также с некоторыми неметаллическими материалами.

Токарный двухстоечный станок CQ5240 конструктивно состоит из следующих основных элементов:

• Станина в виде арки, изготовленная из серого чугуна марки СЧ30 (HT300 – маркировка КНР).

• Главный двигатель высокой мощности.

• Рабочий стол, оснащенный гидростатической системой и радиально-осевым подшипником.

• Кулачковая планшайба.

• Траверса вертикального позиционирования.

• Суппорты со сменным режущим инструментом. Применяются керамические резцы или резцы из углеродистой стали.

• Коробки подач для каждого суппорта.

• Коробка передач включает в свой состав зубчатые колеса из конструктивной легированной стали марки 40Cr.

• Система смазки использует концентрат пластической пасты.

• Запасные инструменты и принадлежности.

• Опции: шлифовальная головка, защитные кожухи, система подачи СОЖ, система очистки от стружки и т.д.

Станок токарный серии CQ5240 оснащается системой автоматического управления на основе работы аппаратуры ЧПУ. Подвесной модуль электроавтоматики смонтирован на поворотной штанге на уровне глаз персонала. Оператор имеет возможность вводить исходные данные на одном пульте и полностью контролировать процесс выполнения операций.
