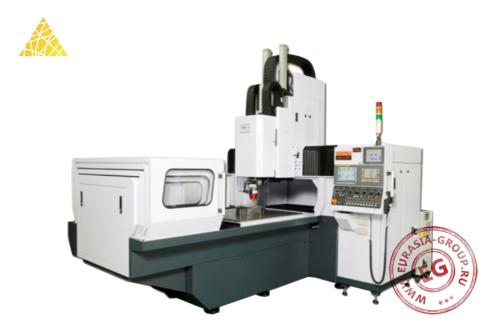

Координатно-шлифовальный станок JG-1270CM
арт. 114714
3-4 недели
Цена по запросу

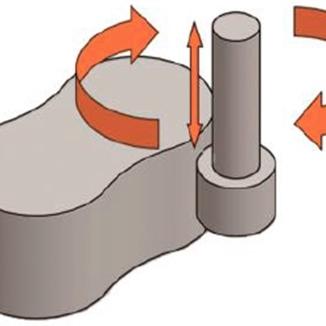

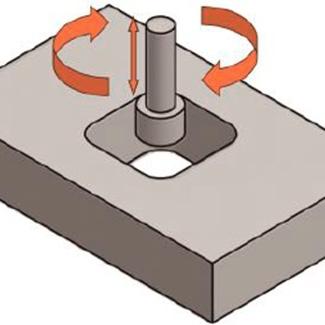

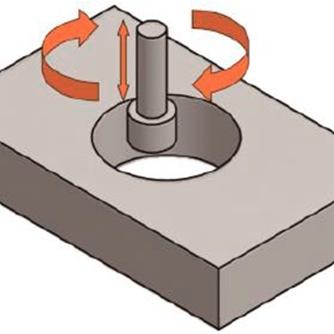

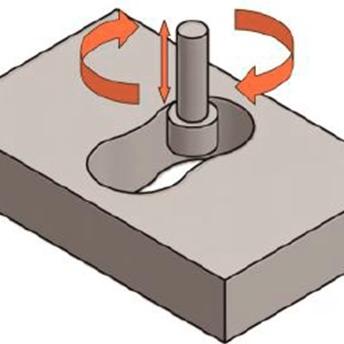

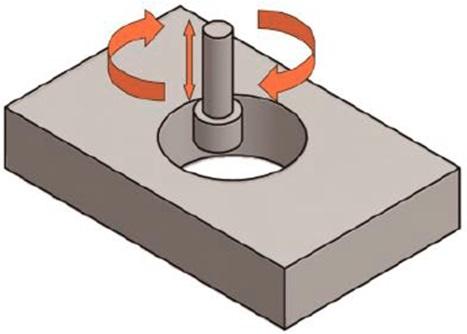

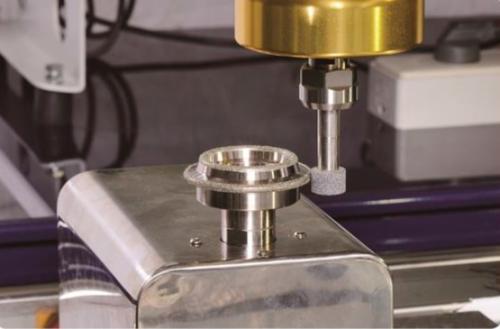

Координатно-шлифовальный станок JG-1270CM - это узкоспециализированное оборудование, предназначенное для контурного шлифования прецизионных пресс-форм, деталей редукторов и других сложных поверхностей. Оборудование применяется в авиастроении, машиностроении и инструментальной промышленности.

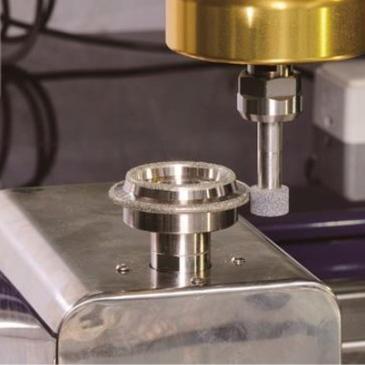

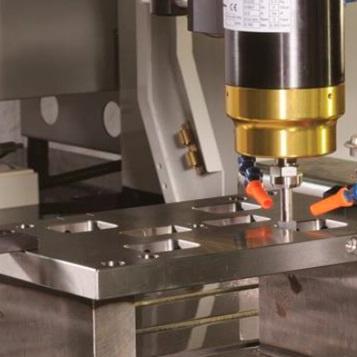

Основу конструкции станка JG-1270CM составляет мощная станина, гарантирующая устойчивость и минимальные вибрации во время работы. Станок оснащен системой ЧПУ, обеспечивающей автоматическое шлифование с точным соблюдением заданных параметров. Центральный элемент - электрический шлифовальный шпиндель, который вместе с шлифовальной головкой выполняет основные операции по обработке поверхностей.
Машина управляется через специализированный интерфейс, с помощью которого контролируются все этапы шлифования. Поддержание чистоты рабочих элементов и своевременное техобслуживание гарантируют долговечность оборудования.

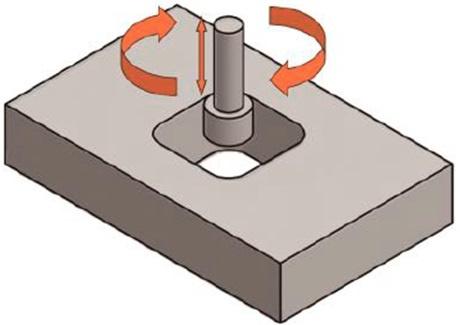

Основные достоинства JG-1270CM включают исключительную точность позиционирования, возможность выполнения сложных контурных шлифовальных операций и адаптивность под различные задачи благодаря системе ЧПУ. Особую роль играет встроенная функция блуждающей звезды, оптимизирующая траектории движения шлифовальной головки и обеспечивающая истинную округлость шлифования ≦ 0,001 мм.
Характеристики
| Модель | JG-1270CM |
| Ход поршня по осям (X х Y х Z) (мм) | 1200 х 700 х 100 |
| Максимальный диапазон верхней и нижней начальных точек оси W (мм) | 360 |
| Размер рабочей поверхности (мм) | 1280 х 860 |
| Грузоподъемность (кг) | 1000 |
| Скорость шпинделя (об/мин) | 5-200 |
| Максимальный ход оси подачи (мм) | 30 |
| Максимальная длина оси Z (мм) | 100 |
| Диапазон диаметров вертикального шлифования (мм) | 2-100 |
| Точность позиционирования (мм) | ± 0,0025 |
| Статическая округлость изделия (мм) | ≤ 0,001 |
| Истинная округлость изделия (мм) | ≤ 0,002 |
| Мощность (кВА) | 13 |
| Напряжение (В) / Частота (Гц) | 220 ± 10% / 60 |

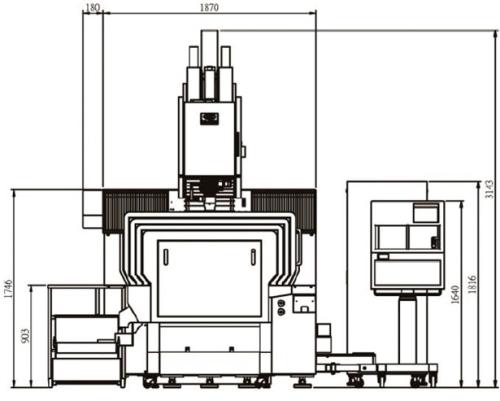

| Габаритные размеры (мм) | 3392 х 2609 х 3000 |
| Вес (кг) | Около 7200 |
| Система ЧПУ | |
| Управление | Система ЧПУ FANUC 31i-B |
| Максимальное количество одновременно управляемых осей | 4 |
| Скорость подачи маховика | х 1, х 10, х 100, х 1000 |
| Скорость быстрого перемещения (м/мин) | 10 |
| Максимальный ход | ± 9999,9999 мм, ± 9999,9999° |
| Панель управления и электрический блок управления | 1 комплект |
| Основной корпус устройства вала подачи с подвижной звездой | 1 комплект |
| Минимальная единица подачи оси подачи (ось U) (мм) | 0,001 |
| Максимальный ход перемещения (мм) | 35 |
| Максимальный диаметр шлифовального круга (мм) | 30 |
| Шпиндель | |
| Электрический шлифовальный шпиндель | 1 комплект |
| Модель шпинделя | CW-JG-40B |
| Скорость (об/мин) | 30000 |
| Мощность (кВт) | 1,2 |
| Крутящий момент (Нм) | 0,3 |
| Цанга (мм) | 3/6/8/10 |
| Шлифовальная головка | |
| Шлифовальная электрическая головка | 1 комплект |
| Скорость (об/мин) | 60000 |
| Модель | CW-JG-60B |
| Цанга (мм) | 3/6 |
