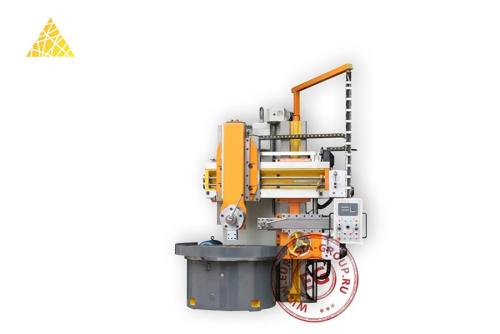

Токарный одностоечный станок C5116

Вертикальные токарные станки серии C5116 – это категория габаритного стационарного автоматического электрогидравлического одностоечного металлорежущего оборудования токарной группы, которое используется на средних и крупных машиностроительных комбинатах для обтачивания и растачивания цилиндрических, конических и фасонных поверхностей, подрезки торцовых поверхностей, сверления, зенкерования, развёртывания и т.п. Обработке подлежат детали из чёрного или цветного металла, а также из некоторых неметаллических материалов с высокой прочностью, диаметром до 1600 и массой до 5 т.

Токарный одностоечный станок C5116 сформирован на станине L-образной формы, отлитой из чугуна с шаровидным графитом (материал отличается высокой прочностью расширения, длительной износостойкостью и обеспечивает жёсткость, необходимую для тяжёлой резки). В нижней части содержится вертикальный шпиндель, на котором устанавливается планшайба с кулачковыми зажимами для надёжной фиксации заготовки. По требованию заказчика станок может оснащаться планшайбой с четырьмя или пятью кулачковыми зажимами, изготовленными из закалённой стали, при этом последний вариант имеет более точное позиционирование детали. Траверса перемещается по направляющему рельсу колонны каркаса. На ней имеется коробка подач, которая через вращение ходового вала и ходового винта, приводит вертикальный суппорт с режущим элементом в прямолинейное перемещение. Кроме вертикального суппорта, работает второй – боковой суппорт. Все подвижные элементы имеют ручной вариант управления. Трансмиссия включает в свой состав шлифованные шестерни, изготовленные из конструкционной легированной стали марки 20CrMnTi (российский аналог – 18ХГТ).

Станок токарный серии C5116 управляется автоматической системой на основе работы программируемого логического контроллера (PLC) японского производителя Mitsubishi. Процессор с высокой точностью следит за работой всего электрооборудования, проводит диагностику неисправностей, подключается к удалённому доступу, хранит в памяти производственные алгоритмы и т.п. Конструктивно модуль подвешивается на кабеле и поворотной штанге на уровне роста оператора. Компоненты электрооборудования изготовлены на производствах компании Schneider (низкий процент отказов).
