Токарный двухстоечный станок C5263

Вертикальный токарный станок C5263 является массивным стационарным автоматизированным электрогидравлическим двухстоечным металлорежущим устройством периодического действия портального типа из состава токарной группы в индустрии крупного машиностроения, которое служит для обтачивания и растачивания цилиндрических, конических и фасонных поверхностей, подрезки торцовых поверхностей, сверления, зенкерования, развёртывания и т.п. Изделие работает с крупногабаритными деталями диаметром до 6300 мм и массой до 120 т.

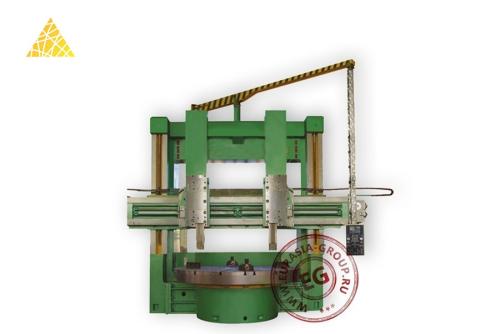

Токарный двухстоечный станок C5263 внешне представляет собой конструкцию в виде многотонного портала, внизу у которой оборудована круглая платформа с вертикальной осью вращения. На платформу крепится плоская кулачковая планшайба с более увеличенным диаметром. Соблюдение вертикальности оси во многом достигается за счёт стойкой структуры радиально-осевого подшипника марки NN30. Гидравлическая станция усиливает работу двигательной системы шпинделя. Механизм коробки передач включает высокопрочные шлифованные зубчатые колёса (40Cr). На колоннах каркаса смонтированы направляющие рельсы для движения вверх/вниз горизонтальной траверсы. Подвижные каретки суппортов перемещаются с помощью ходовых валов, работающих от коробок подач. Естественному истиранию металла препятствует концентрированная пластическая паста, которая автоматически вводится системой смазки. При поставке оборудования обязательно прилагается комплект запасных инструментов и принадлежностей, а также техническое описание и инструкция по применению. Базовый заказ может дополнительно включать шлифовальную головку, систему подачи охлаждающей жидкости, устройство для уборки осыпавшейся стружки, защитные экраны и др.

Станок токарный серии C5263 управляется системой на основе действия аппаратуры ЧПУ. За пультом оператора вводятся параметры подачи резцов (головок), количество оборотов шпинделя, интервал ввода смазки и т.п. Кнопка аварийной остановки позволяет немедленно прекратить работу. На экране в графике показывается ход операции.
