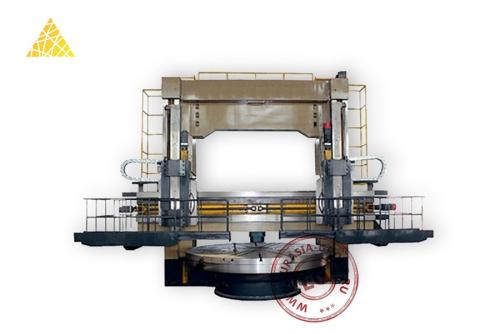

Токарно-карусельный двухстоечный станок CKQ5263

Станки токарно-карусельные серии CKQ5263 – это крупногабаритные автоматические вертикальные металлорежущие машины токарной группы периодического действия портального типа, которые функционируют на крупных машиностроительных производствах, где с их помощью осуществляют обработку массивных деталей неправильной формы, а также цилиндрических деталей диаметром до 6300мм и массой до 80т. Изделие может выполнять обтачивание и растачивание цилиндрических, конических и фасонных поверхностей, подрезку торцовых поверхностей, сверление, зенкерование, развёртывание и другие операции (при наличии вспомогательных приспособлений).

Токарно-карусельный двухстоечный станок CKQ5263 имеет массивную станину, которая своими составляющими образует форму портала. Колоны, шарнирные балки и иные крупные детали конструкции изготовлены из высокопрочного металла марки HT250. На станину крепится технологическая площадка, позволяющая контролировать процесс операции сверху, а также обслуживать станок на высоте. В нижней части станка имеется вращающийся электрогидравлический карусельный стол (вертикальный шпиндель) с мощной несущей способностью, что, кроме прочего, обеспечивается и радиально-осевым подшипником модели NN30. Зубчатые колёса в коробке скоростей производятся из высококачественной легированной стали. Планшайба служит для установки и фиксации детали с помощью кулачков, она изготавливается из цинк-алюминиевого сплава. Колонны имеют направляющие рельсы, по которым вертикально передвигается траверса, что необходимо для позиционирования по высоте суппорта с резцедержателем и суппорта с револьверной головкой. Имеется также один горизонтальный суппорт. Обязательным дополнением заказа является комплект запасных изделий и принадлежностей.

Вертикальный токарный станок серии CKQ5263 оснащается системой автоматического управления на основе работы программируемого логического контроллера. Аппаратура содержится в обособленной тумбе, у которой на передней плоскости имеется пульт управления с цветным экраном и клавиатурой. Процессор позволяет хранить в памяти значительное количество производственных алгоритмов. В комплект поставки входит перечень эксплуатационной документации.
