Станок для гибки завитков

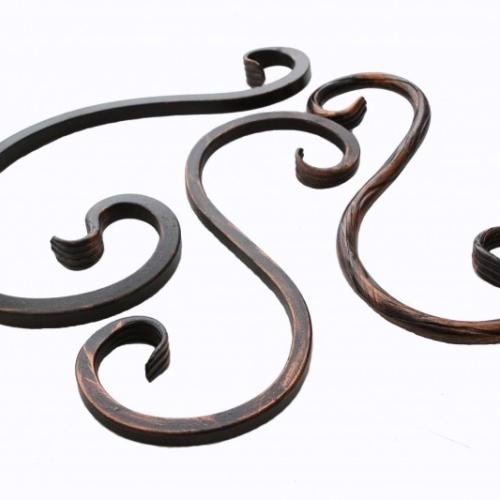

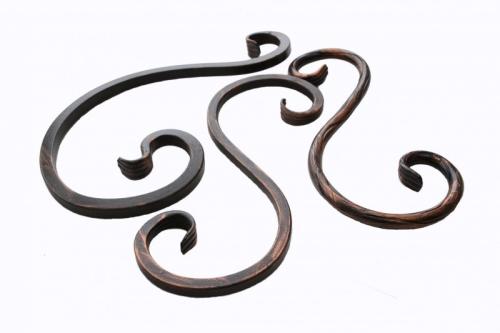

Кузнечно-гибочный станок DH-DW16E– это стационарное малогабаритное электрогидравлическое автоматизированное оборудование периодического действия, предназначенное для выполнения одного из видов операций в цикле художественной ковки металла. Его непосредственная функция заключается в изготовлении методом холодной гибки металла неплотных завитков («запятая», «доллар» и «бублик») из заготовок квадратного, круглого сечения и профильной трубы. При этом квадратное сечение допускается до 12x12 мм (16x16 мм при определённых доработках).

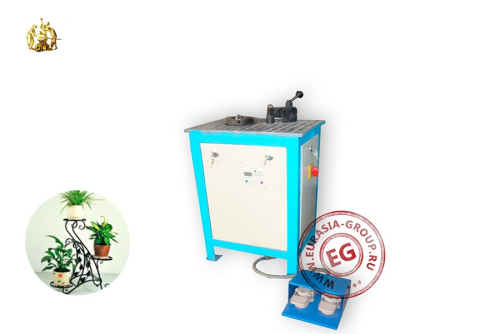

Станок для гибки завитков выполнен в виде напольной тумбы с плоской рабочей поверхностью. Элементы электродвигательной системы скрыты под обшивкой из листового металла. На поверхность стола выведен вал для крепления матрицы, что осуществляется при помощи шипа «мама-папа». Такой вид крепления значительно лучше варианта с крепежной шпонкой, так как увеличивается срок эксплуатации оснастки. Замена матрицы выполняется за непродолжительное время, количество штампов в комплекте поставки оговаривается заранее.

Оборудование для гибки завитков DH-DW16E запускается в работу надавливанием ручки-рычага, которую надо удерживать (при отпускании ручки, гибка останавливается). Также включать работу можно и нажатием ножной педали замыкания контактов, что даёт возможность работнику двумя руками удерживать заготовку.
