Новое поколение самовыравнивающихся цементных покрытий переосмысливает характеристики полов в условиях интенсивного воздействия отходов

Объекты по переработке твердых отходов предъявляют одни из самых жестких требований к эксплуатации, характерных для промышленного строительства. Перегрузочные станции, предприятия по переработке материалов, компостные цеха и мусоросжигательные заводы подвергают бетонные полы постоянному истиранию, сильным точечным нагрузкам, ударам от падающих обломков и длительному воздействию химических веществ, таких как фильтрат и промывочные растворы. Со временем кумулятивное напряжение, возникающее в результате постоянной механической усталости и химического воздействия, ускоряет разрушение пола, зачастую задолго до окончания расчетного срока службы объекта.

По мере увеличения объемов отходов и повышения химической агрессивности потоков материалов традиционные бетонные плиты часто выходят за рамки своих первоначальных проектных параметров. То, что начинается с истирания поверхности, перерастает в отслаивание швов, распространение трещин и локальные структурные повреждения. Эксплуатационные последствия значительны: незапланированные остановки производства, аварийный ремонт, увеличение пылеобразования, повышенный расход топлива оборудованием из-за шероховатости поверхности и рост затрат на протяжении всего жизненного цикла. В этом контексте системы напольных покрытий следует рассматривать как переменную производительности, влияющую на безопасность, выбросы и долгосрочную стоимость активов.

В связи с этим в отрасли управления отходами наблюдается значительный сдвиг в сторону самовыравнивающихся цементных покрытий нового поколения, предназначенных для тяжелых условий эксплуатации. Эти инженерные системы разработаны не как косметические покрытия, а как высокоэффективные износостойкие слои, способные превратить уязвимую плиту в прочное и экологичное напольное покрытие.

Понимание механизмов разрушения полов в мусороперерабатывающих предприятиях

Разрушение бетона в условиях обращения с твердыми отходами происходит из-за абразивных потоков отходов и работы оборудования с жесткими колесами, которые постепенно разрушают цементную пасту на поверхности. По мере износа цементной матрицы частицы заполнителя обнажаются и в конечном итоге отслаиваются, что приводит к разрушению и шероховатости поверхности. Одновременно с этим, большие нагрузки от колес вызывают микротрещины на границе раздела цементная паста-заполнитель, особенно в стыках, где концентрация напряжений наиболее высока.

Химическое воздействие на поверхность еще больше усугубляет это механическое повреждение. Выщелачиваемые вещества, содержащие органические кислоты, хлориды и сульфаты, проникают через микротрещины и капиллярные поры. Реакции сульфатов с фазами трикальцийалюмината могут приводить к образованию расширяющихся соединений, таких как эттрингит, в то время как кислые среды растворяют гидроксид кальция и дестабилизируют поверхностную матрицу. Как только проницаемость увеличивается, разрушение ускоряется в замкнутом цикле обратной связи, включающем проникновение влаги, циклы замерзания-оттаивания в холодном климате и многократные ударные нагрузки.

Традиционный бетон, даже если его состав рассчитан на более высокую прочность на сжатие, часто оказывается недостаточным для противостояния такому комбинированному воздействию. Увеличение содержания цемента само по себе не решает проблему; избыточный объем цементного раствора может увеличить усадку и проницаемость, создавая дополнительные пути образования трещин. В результате возникает цикл заделки трещин и частичного ремонта, которые временно восстанавливают функциональность, но не устраняют основные механизмы износа.

Ограничения традиционной замены бетона

Хотя полная замена плит часто рекламируется как окончательное решение, это один из наиболее разрушительных и углеродоемких вариантов для предприятий, занимающихся утилизацией твердых отходов. Демонтаж генерирует значительное количество отходов, которые необходимо утилизировать, а реконструкция вносит существенный вклад в углеродный след, связанный с производством цемента, переработкой заполнителей и транспортировкой.

Каждый кубический ярд обычного бетона содержит приблизительно 400 фунтов углекислого газа, содержащегося в строительных материалах. Многократная замена бетонного пола в течение 15-20 лет может привести к выбросам углекислого газа, значительно превышающим выбросы, связанные с однократным нанесением высокоэффективного покрытия, рассчитанного на длительный срок службы. Помимо воздействия на окружающую среду, длительное время твердения также ограничивает производственные процессы, напрямую влияя на производительность и доходы от утилизации отходов.

Эти реалии побудили владельцев зданий и инженеров оценивать напольные покрытия с точки зрения их эксплуатационных характеристик на протяжении всего жизненного цикла, а не только с точки зрения первоначальной стоимости.

Разработка высокоэффективных цементных покрытий

Долговечные и высокоэффективные цементные покрытия представляют собой принципиально иной подход. Вместо того чтобы полагаться исключительно на традиционные матрицы из портландцемента, эти передовые системы напольных покрытий включают в себя специально разработанные связующие вещества, оптимизированную упаковку частиц и чрезвычайно твердые заполнители, такие как кальцинированный боксит, трапповая порода, наждак или металлические компоненты.

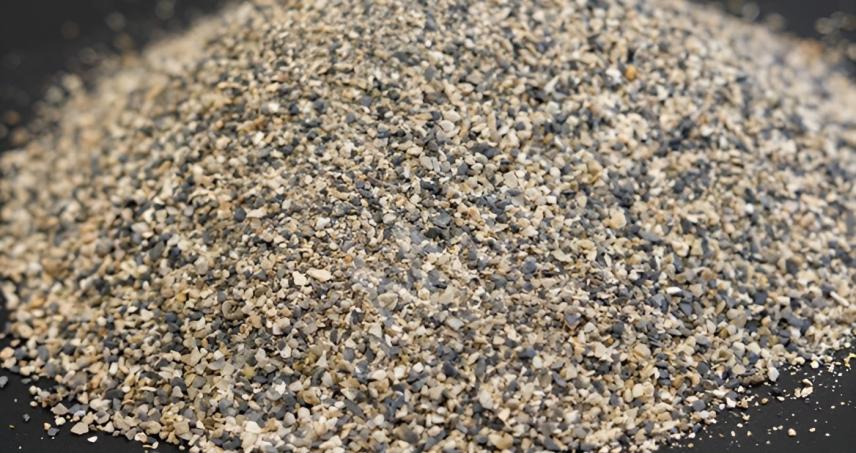

Например, прокаленный боксит обладает твердостью по шкале Мооса, приближающейся к 9, что обеспечивает износостойкость на порядки выше, чем у обычных бетонных заполнителей. При интеграции в плотную, низкопроницаемую матрицу прокаленный боксит создает поверхность, способную противостоять как износу от шлифовки, так и ударам от тяжелой техники. Металлические заполнители, используемые в определенных зонах с высокими нагрузками, могут дополнительно повысить ударопрочность и распределение нагрузки.

Современные самовыравнивающиеся составы особенно выгодны при проведении ремонтных работ. Их реологические свойства позволяют им заполнять неровности поверхности и достигать равномерной толщины без необходимости трудоемкой ручной обработки. Это обеспечивает стабильную работу на больших площадях пола, даже при наличии незначительных неровностей или дефектов поверхности основания.

Во многих системах для тяжелых условий эксплуатации можно достичь прочности на сжатие, превышающей 10 000–15 000 фунтов на квадратный дюйм, в сочетании со значительно улучшенной износостойкостью и химической стойкостью. Не менее важно и то, что эти системы разработаны для прочного сцепления с подготовленными основаниями, создавая композитный элемент, который монолитно ведет себя под нагрузкой.

Устойчивое развитие за счет продления срока службы

В сфере управления твердыми отходами устойчивое развитие часто ассоциируется с показателями переработки и контролем выбросов. Вопросы напольных покрытий редко поднимаются, хотя они имеют измеримые экологические последствия. Долговечные системы покрытия снижают частоту замены плит, уменьшая потребление сырья, выбросы от транспортировки и время простоя, связанное со строительством.

Анализ жизненного цикла, сравнивающий многократную замену бетона с однократной укладкой высокоэффективного покрытия, демонстрирует существенные различия в углеродном следе. В то время как многократная замена плит в течение 15-20 лет может привести к выбросу сотен метрических тонн углекислого газа, однократная установка инженерного покрытия, рассчитанного на эквивалентный срок службы, может сократить выбросы более чем на 90 процентов при оценке в совокупности. Это сокращение обусловлено не только меньшим потреблением цемента, но и предотвращением циклов сноса, транспортировки и реконструкции.

Системы быстрого затвердевания дополнительно повышают экологичность за счет минимизации перебоев в работе. Многие самовыравнивающиеся покрытия нового поколения могут быть возвращены в эксплуатацию в течение 24 часов, что позволяет сохранить производительность и сократить косвенные выбросы, связанные с длительными строительными работами.

Технические аспекты проектирования

Для реализации проекта необходим системный подход, ориентированный на подготовку поверхности. Механическая обработка, как правило, с помощью дробеструйной обработки или фрезерования, удаляет слабый бетон и загрязнения, создавая текстурированную поверхность, способную обеспечить прочное механическое сцепление. Недостаточная подготовка является одной из основных причин разрушения покрытия и поэтому должна быть приоритетной задачей.

Выбор заполнителя должен соответствовать профилю воздействия окружающей среды на объекте. Для зон с высокой степенью абразивного износа, подверженных разгрузке, могут быть целесообразны системы из кальцинированного боксита, в то время как зоны, подверженные сильным ударам, могут выиграть от армирования металлическим заполнителем. Уровни химического воздействия, влажность и колебания температуры должны влиять на выбор связующего вещества и требования к проницаемости.

Волокнистое армирование также может играть роль в улучшении контроля над растрескиванием и повышении прочности после образования трещин. Синтетические макроволокна, используемые в системах верхнего покрытия, ограничивают ширину трещин и распределяют напряжения, не вызывая проблем с коррозией, связанных с открытой стальной арматурой.
Проектирование дренажных систем и интеграция швов также имеют решающее значение. Верхнее покрытие должно учитывать существующие схемы швов или включать в себя инженерные системы швов для предотвращения отражательного растрескивания. Правильное проектирование откосов уменьшает застой воды, ограничивая повреждения от замерзания-оттаивания и химического застоя.

Производительность, безопасность и эффективность эксплуатации

Помимо долговечности, самовыравнивающиеся цементные покрытия также способствуют повышению безопасности и эффективности работы в условиях обращения с твердыми отходами. Гладкие, стабильные по размерам поверхности снижают сопротивление качению для погрузчиков и вилочных погрузчиков, что со временем может привести к ощутимой экономии топлива. Снижение разрушения поверхности уменьшает образование пыли, снижая зависимость от систем пылеудаления и улучшая качество воздуха в помещении.

Химическая стойкость защищает от отслаивания и разрушения структуры, вызванных выщелачиванием, обеспечивая соответствие требованиям по охране окружающей среды. В местах с высокой проходимостью износостойкие поверхности также помогают поддерживать постоянную текстуру и противоскользящие свойства.
В целом, эти преимущества подтверждают экономическую целесообразность использования инженерных систем покрытия. Меньшее количество ремонтов, снижение трудозатрат на техническое обслуживание, сокращение времени простоя и увеличение срока службы оборудования в совокупности снижают общую стоимость владения.

От ремонта к стратегическим инвестициям в инфраструктуру

Эволюция напольных покрытий на предприятиях по переработке твердых отходов отражает более широкий сдвиг в философии промышленного строительства. Полы больше не рассматриваются как расходные материалы, а как стратегические инфраструктурные активы, влияющие на экологические показатели, безопасность и финансовые результаты.

Самовыравнивающиеся цементные покрытия воплощают этот сдвиг. Благодаря интеграции передовых материалов с практической технологичностью строительства, они обеспечивают путь к увеличению срока службы, снижению выбросов на протяжении всего жизненного цикла и повышению эксплуатационной устойчивости. В отрасли, характеризующейся высокими нагрузками и агрессивными условиями эксплуатации, долговечность — это не роскошь, а необходимое условие устойчивого развития.

Для дальновидных владельцев объектов и инженеров, готовых применять подход, учитывающий жизненный цикл, высокоэффективные цементные покрытия предоставляют возможность превратить хроническое разрушение напольного покрытия из повторяющейся проблемы в долгосрочное конкурентное преимущество.

Источник: https://wasteadvantagemag.com/built-to-endure-the-next-generation-of-self-leveling-cementitious-toppings-redefine-floor-performance-in-high-impact-waste-environments/
