Утилизация МРТ аппаратов и извлечение неодимовых магнитов на продажу

Из данной статьи про утилизацию МРТ вы узнаете:

1. Порядок оформления документов при утилизации МРТ;
2. Какой элемент МРТ является самым дорогим;
3. Особенности неодимовых магнитов, содержащихся в аппаратах МРТ;
4. Про износ МРТ и как узнать о том, что аппарат испорчен;
5. Порядок сделки при утилизации и купле-продаже лома МРТ;
6. Сложность разбора, задачи и решение;
7. Как происходит демонтаж, транспортировка, и разбор МРТ для извлечения магнитов;
8. Что ценного содержат МРТ аппараты помимо магнитов.

Где можно сдать на лом МРТ аппарат или продать неодимовые магниты?
Компании по приему и утилизации лома МРТ аппаратов

Утилизация МРТ аппаратов и порядок оформления документов

Прекращение эксплуатации МРТ аппарата может быть связано с истечением срока службы (10 –20 лет), моральным или техническим устареванием, поломкой и др. В любом случае, просто отвезти его из-за этого на свалку законно не получится, т.к. к МРТ предъявляются особые требования по утилизации. К тому же, даже неработающие МРТ аппараты обладают высокой ценностью и могут быть использованы в качестве вторичного сырья.

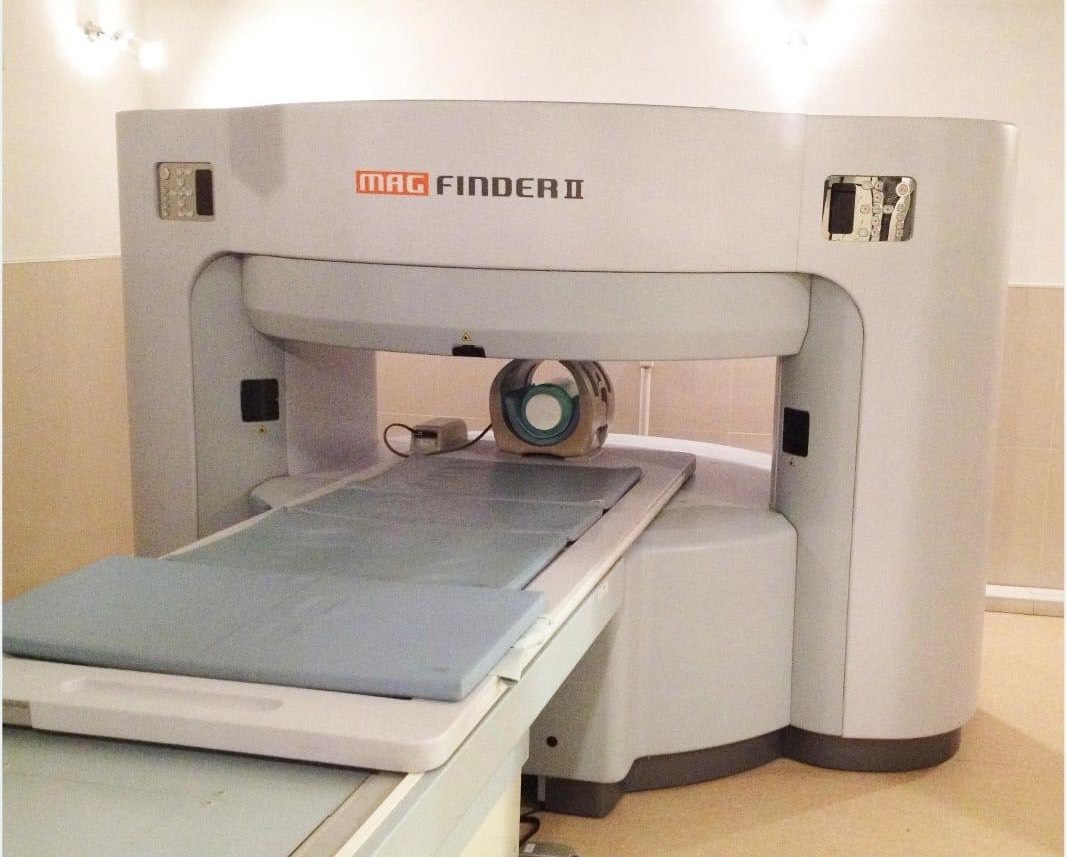

Самым дорогим элементом МРТ аппаратов являются неодимовые магниты

На сегодняшний день наряду, например, с магнитами, КС-25 (соединение самарий-кобальта), неодимовые магниты – это самые сильные постоянные магниты, доступные для коммерческого применения. Такие магниты массой всего 2 грамма могут удерживать вес в 640 раз больше собственного. При этом, они не только сильные по своим магнитным свойствам, но и долговечные.

Главным недостатком неодимовых магнитов является их сильная подверженность коррозии. Неодим является активным химическим элементом, и при взаимодействии с кислородом он быстро окисляется. В связи с этим на Nd магниты наносится специальное защитное покрытие обычно из хромо-никелевого сплава с медью, которое внешне делает их блестящими. Сам же неодимовый магнит матовый, светло-серого цвета.

Также к недостаткам неодимовых магнитов можно отнести их высокую хрупкость.

Неодимовые магниты в МРТ аппаратах не имеют покрытия, они относительно крупного размера, очень хрупкие и быстро портятся при контакте с водой

Изготавливаются неодимовые магниты из соединения неодима, железа и бора (NdFeB), в классическом составе доля неодима 30%. То есть такие магниты не являются сплавом в прямом смысле этого слова. Вещества соединяют путем химической агломерации, после чего измельчают в порошок, прессуют и спекают в определенную форму. В таком виде соединение шлифуют и намагничивают.

Ключевой компонент «сплава» – неодим – является одним из наиболее востребованных на сегодняшний день на мировом рынке редкоземельных металлов. Стоимость его в последнее время растет: средняя мировая цена на неодим (чистотой 99,5%) в 2023 году находится на уровне $95 за 1 кг, в то время как в 2021 году она не превышала $50. Основная доля мировой добычи неодима (как и других редкоземельных металлов) приходится на Китай, поэтому в других странах актуальным является вопрос развития отрасли его вторичной переработки.

Неодимовые магниты бывают различных марок (N35, 48M, 30UH и т. д.). Буква в данном случае означает рабочий диапазон температур: N (Normal) – до 80°С, M (Medium) – до 100°С, H (High) – до 120°С, SH (Super High) - до 150°С, UH (Ultra High) - до 180°С, EH (Extra High) - до 200°С. Цифра определяет значение, сила магнитной энергии или сила сцепления.

Марки и характеристики неодимовых магнитов:

Износ МРТ и как узнать о том, что аппарат испорчен

О том, что МРТ аппарат пришел в негодность, как правило говорит качество получаемого изображения, так называемая «картинка» медицинского сканирования. Если говорить точнее, то с технической стороны приходит в негодность основная деталь МРТ аппарата – «магнит», деталь, содержащая в себе магниты. Однако, непосредственно магниты в ней составляют всего порядка 10%, остальное – обычное железо, стальная станина.

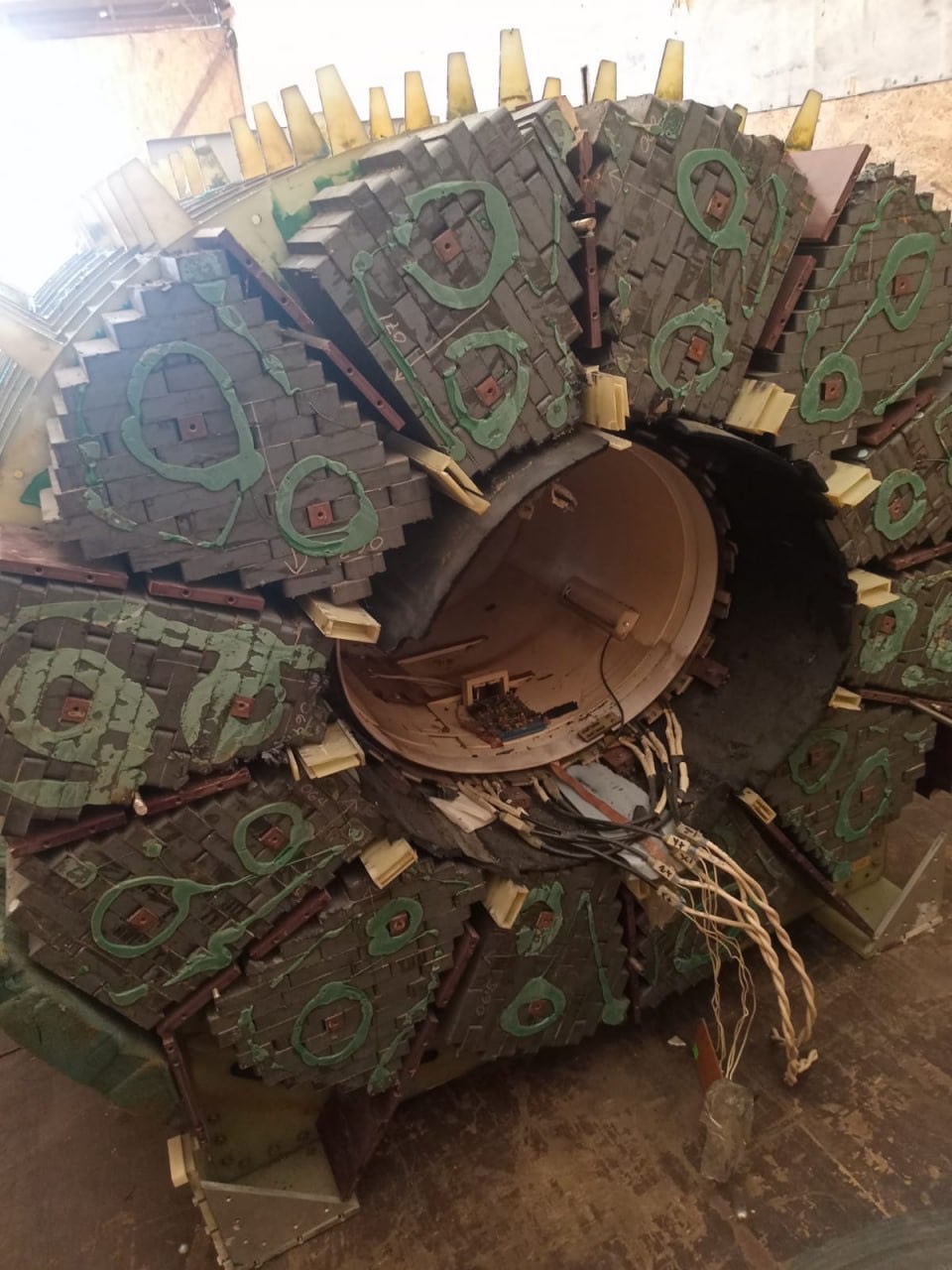

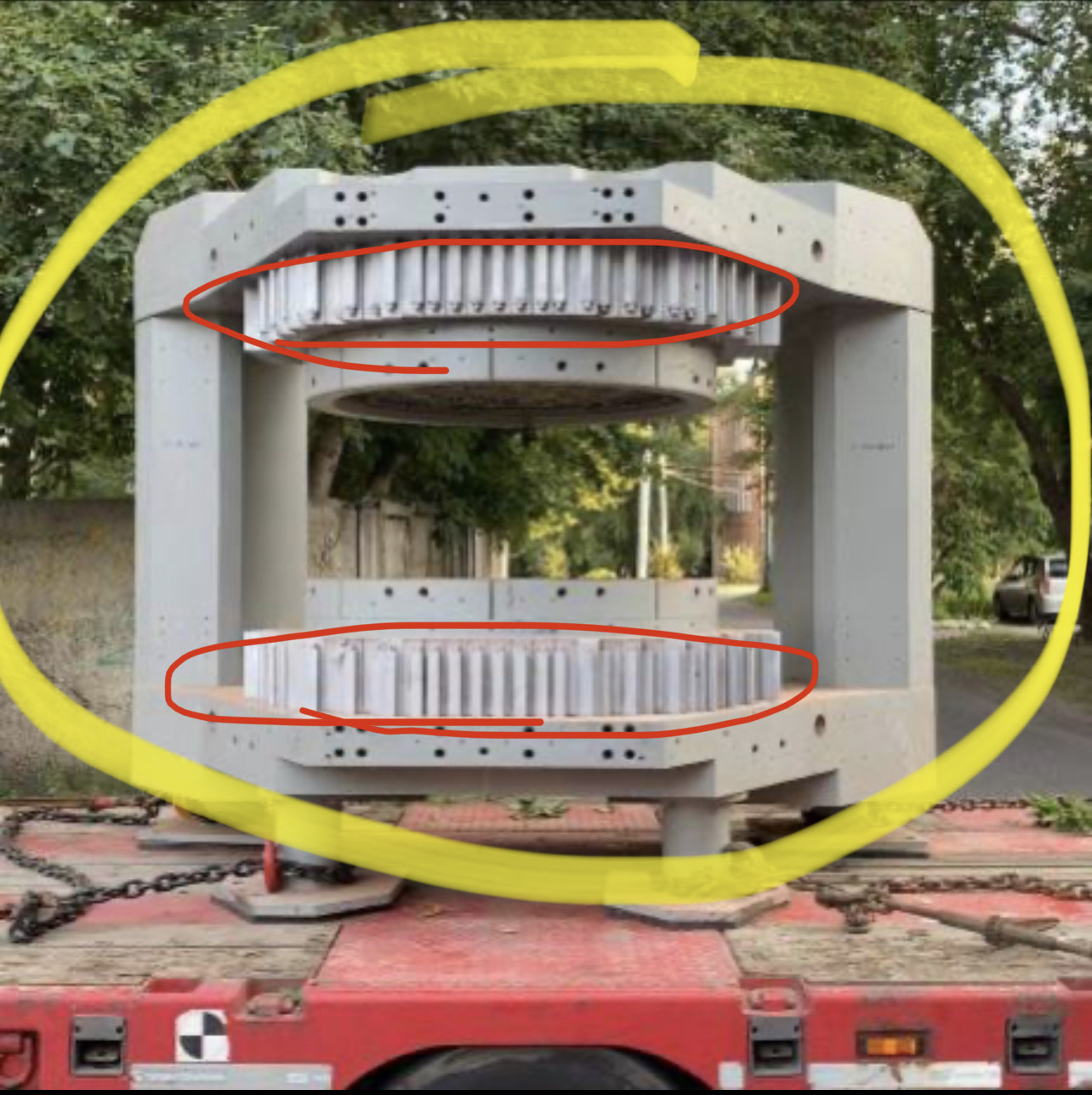

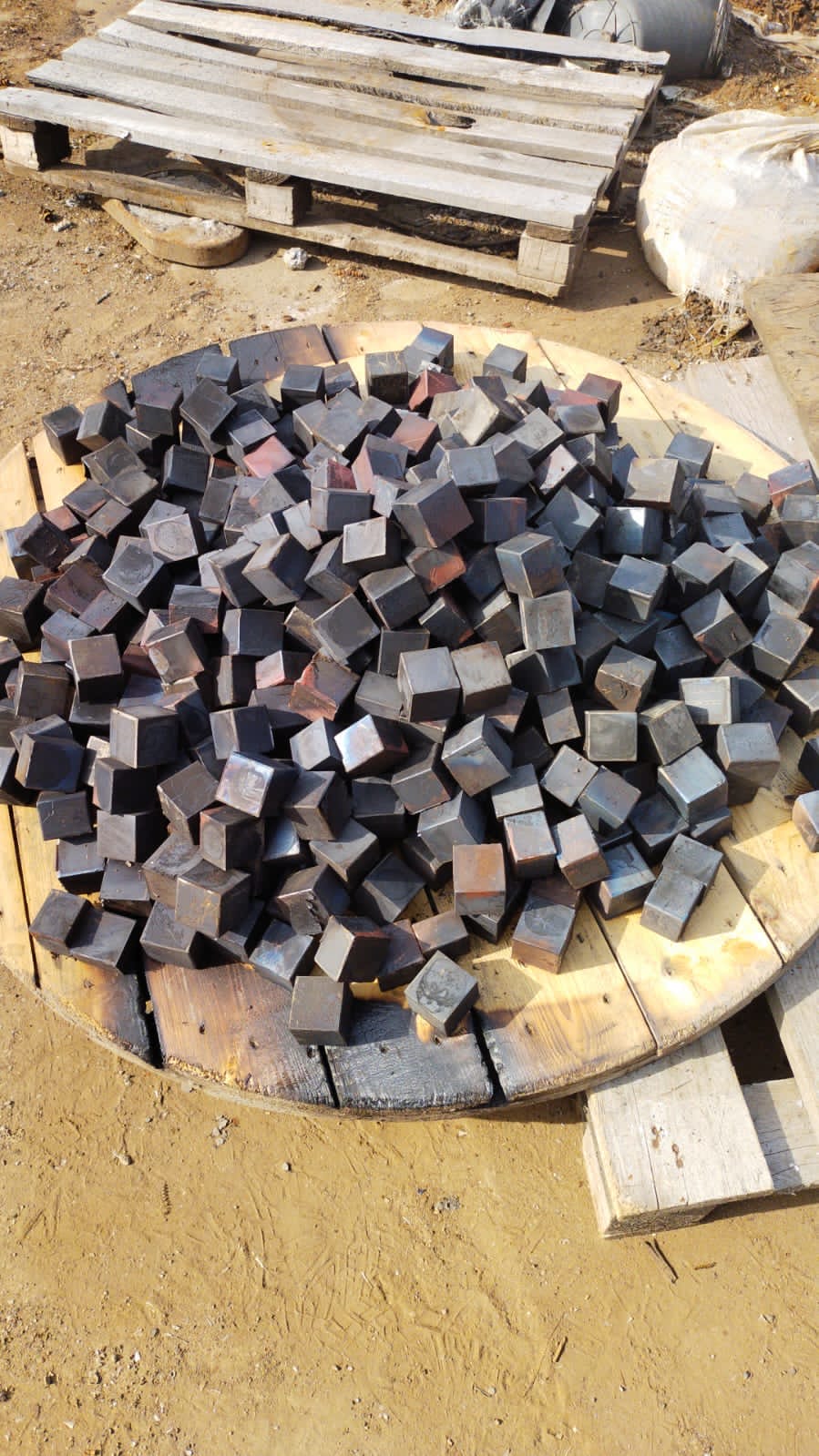

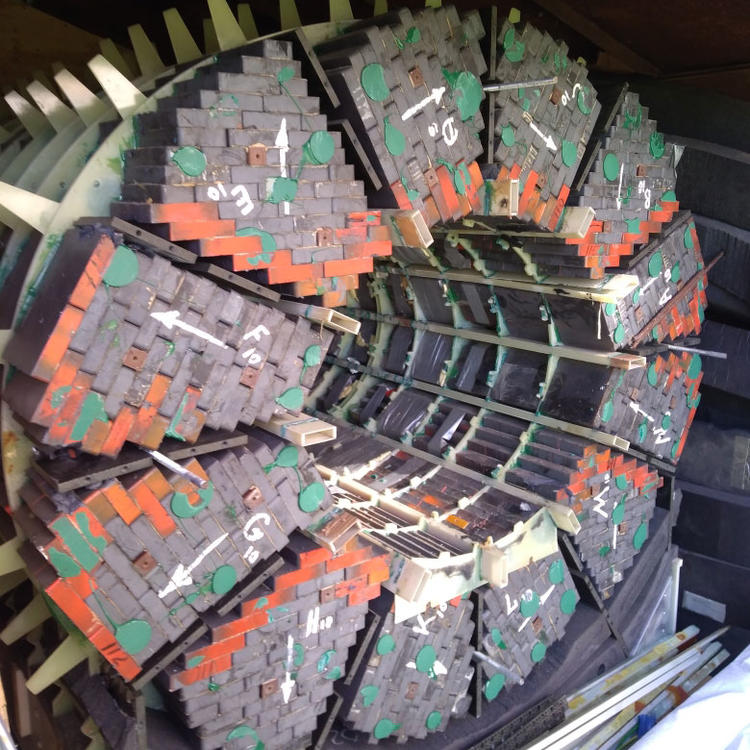

«Магнит» (что здесь имеется в виду?) по своей структуре внутри МРТ аппарата магнит неоднороден и немонолитен, он «склеен» в большие круглые диски, состоящие из маленьких магнитов кубической формы, размером примерно 40 х 40 х 50 мм. Т.е. тысячи небольших магнитов собраны между собой определенным образом в противофазе, как бы отталкиваясь друг от друга, но специальная склейка и конструкция не дает им разлететься во все стороны. В таком состоянии магнит не представляет опасности.

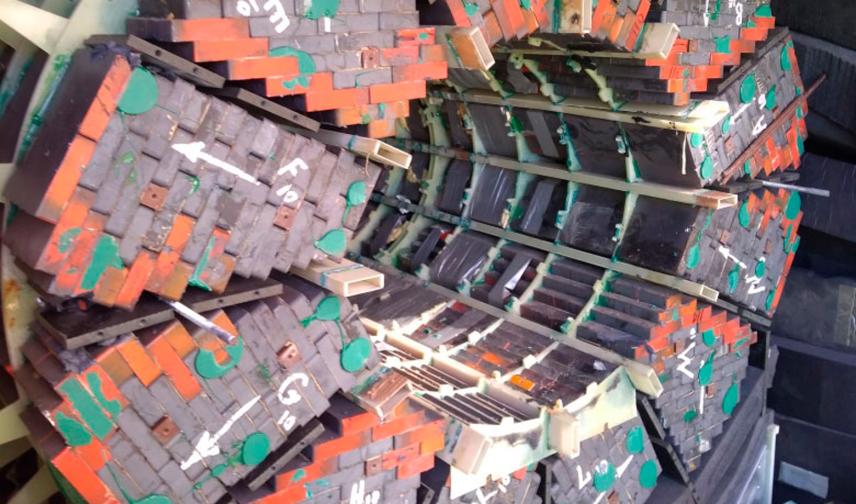

Магниты склеены между собой (в станине)

В процессе работы через МРТ аппарат по магнитам пропускают электрические импульсы, которые создают резонанс магнитного поля от объекта, находящегося между ними. Таким образом, врач получает «картинку».

В момент эксплуатации магнит нагревается. Это повышение температуры остается в пределах нормы, не нарушая работы аппарата. Однако, с течением времени, износ приводит к тому, что некоторые отдельные магниты теряют свои свойства, и, как следствие, в негодность приходит вся запчасть. Качество изображения снижается: «картинка» плывет, сканирование выдает ошибки.

В такой ситуации, возможен либо ремонт, предполагающий замену основной детали - всего «магнита» целиком, либо утилизация аппарата МРТ. Что в какой-то степени можно считать одним и тем же.

Порядок сделки при утилизации и купле-продаже лома МРТ

Для того, чтобы начать процесс утилизации МРТ, необходимо получить письменное согласие собственника имущества (в том случае, если собственник и оператор разделены). Например, если оборудование находится в федеральной собственности, то эти отношения регулируются приказом Министерства экономического развития РФ и Минфина РФ от 10 марта 2011 г. № 96/30н, если в региональной или муниципальной собственности, то нормативно-правовыми актами субъекта РФ или муниципального образования.

Далее определяется комиссия, которая проводит осмотр оборудования и устанавливает факт невозможности его дальнейшей эксплуатации. По итогам работы комиссии по установленному образцу оформляется Акт о списании объекта основных средств (кроме автотранспортных средств).

На следующем шаге перед собственником (оператором) встает вопрос о том, кто будет проводить разбор томографа, осуществляется выбор утилизирующей компании, с которой заключается договор. Утилизирующая компания берет на себя организацию вывоза оборудования, его разбор и направление на дальнейшую переработку. Прием-передача МРТ аппарата оформляется соответствующим актом.

На завершающем этапе исполнения договора утилизирующая организация обязана передать собственнику акт об утилизации МР-томографа, паспорт отходов и паспорт извлеченных драгоценных металлов.

Оборот драгоценных металлов строго регулируется государством, что закреплено в приказе Минфина России от 9 декабря 2016 г. №231н, поэтому даже если во время закупки и эксплуатации оборудования собственник не располагал информацией о точном количестве драгоценных металлов в нем, то на этапе разбора он или утилизирующая компания обязаны составить их перечень с указанием массы в лигатуре изъятых деталей, а также массы в чистоте драгоценных металлов (в случае их установления по имеющейся документации). Все узлы и детали (или их денежный эквивалент) могут быть переданы обратно собственнику. Соответствующие условия обязательно прописываются в договоре. Нарушение порядка оборота драгоценных металлов влечет административную и уголовную ответственность.

Сложность разбора, задачи и решение

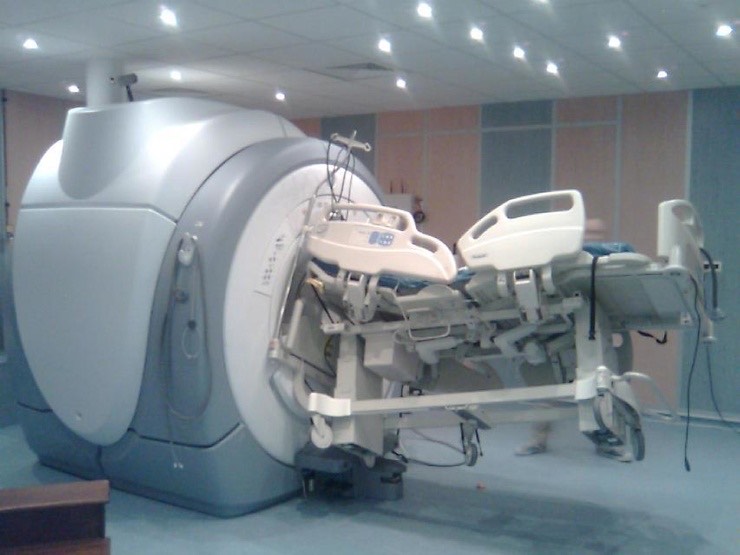

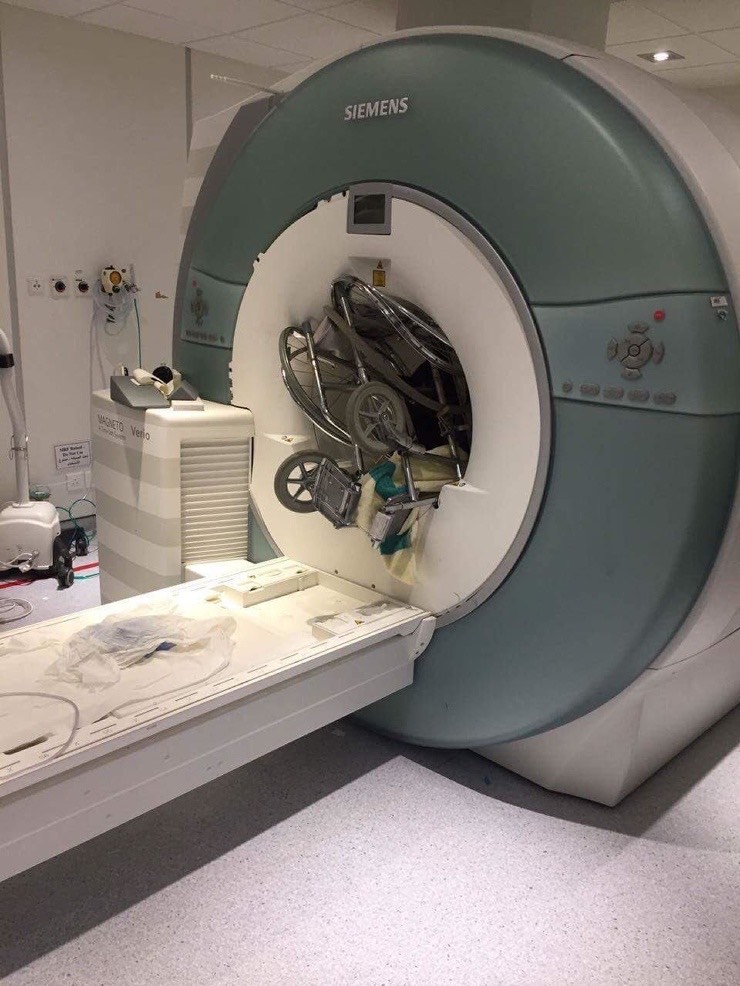

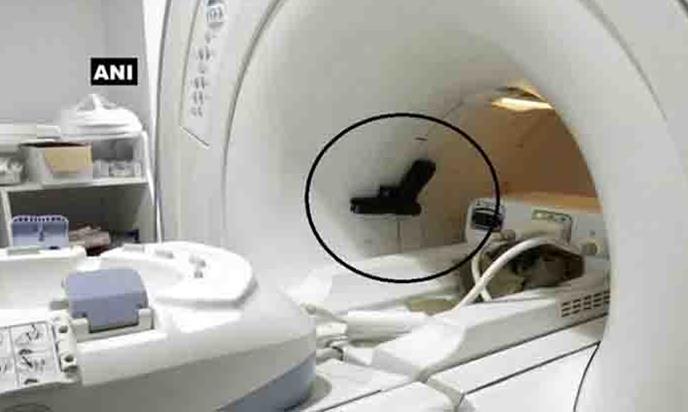

Чтобы оценить всю сложность и опасность, возникающие при разборе томографа, достаточно сказать, что совокупная мощность (индукция) магнитов в аппаратах МРТ варьируется от 0,5 до 10,5 тесла (один тесла равен 10 000 гауссам). Для сравнения: магнитное поле Земли имеет индукцию в разных точках 0,25-0,65 гаусса, электрогитара – 100 гауссов, подъёмный электромагнитный кран – от 1 тесла.

Соответственно, сдача оборудования МРТ на вторичную переработку представляет собой решение целого комплекса задач.

Размер и вес аппарата

Масса МРТ в зависимости от вида, детский он или взрослый, может варьироваться от 2 до 36 тонн, что влечет за собой трудности с его физическим демонтажом и перемещением.

Жидкий гелий

В некоторых МРТ для охлаждения отдельных компонентов используется Не в баллонах (температура -269°С). Гелий является взрывоопасным и требует крайне осторожного обращения. Кроме того, в случае его утечки, томограф сильно повреждается, что значительно затрудняет его разбор. Однако, сам жидкий гелий имеет достаточно высокую стоимость и может быть также отправлен на рафинирование и повторное использование.

Размагничивание

Размагничивание постоянного магнита при утилизации МРТ является обязательным, иначе его просто невозможно будет разобрать. Осуществляется размагничивание с помощью теплового воздействия или помещения в разнополярное магнитное поле (используется соответствующее оборудование). В случае теплового воздействия важно не «перегреть» магниты, так как по достижении определенной температуры (точка Кюри) процесс размагничивания становится необратимым. Для неодимовых магнитов температура Кюри равна 310°С. Снижение индукции до требуемых значений для каждой марки определяется на основе специальных таблиц или кривых размагничивания, возможно использование программы-калькулятора. Время нагревания также не должно быть превышено.

Вследствие ударной деформации или коррозии также может произойти непреднамеренное частичное размагничивание. В этом случае воспроизвести намагничивание полностью, как правило, удается. Магниты не считаются испорченными, если они не разбиты в мелкие кусочки. Размагниченные по всем правилам магниты, целостность которых не нарушена, можно будет восстановить.

Хранение

МРТ аппараты экономически нецелесообразно разбирать по одному, для транспортной партии требуется порядка трех томографов. Чтобы накопить такое количество, потребуется время, поэтому вопрос правильного хранения является актуальным.

Во-первых, для хранения магнитов необходимо подходящее помещение, они должны быть защищены от избыточной влажности и других негативных воздействий.
Во-вторых, размагничивание осуществляют не полностью, поэтому, упаковывая магниты, например, в ящик, необходимо попарно чередовать их полюса, если это возможно.
В-третьих, важно не допустить повторного намагничивания ранее запланированного времени, т.е. исключить потенциальное воздействие постороннего магнитного поля.

Помимо этого, если говорить про неодимовые магниты из HDD дисков, то необходимо проверить на них целостность никель-хромового слоя на предмет истирания или другого повреждения. В противном случае не удастся избежать разрушительных процессов окисления железа (которое составляет большую часть NdFeB-магнитов).

Демонтаж и подготовка к утилизации

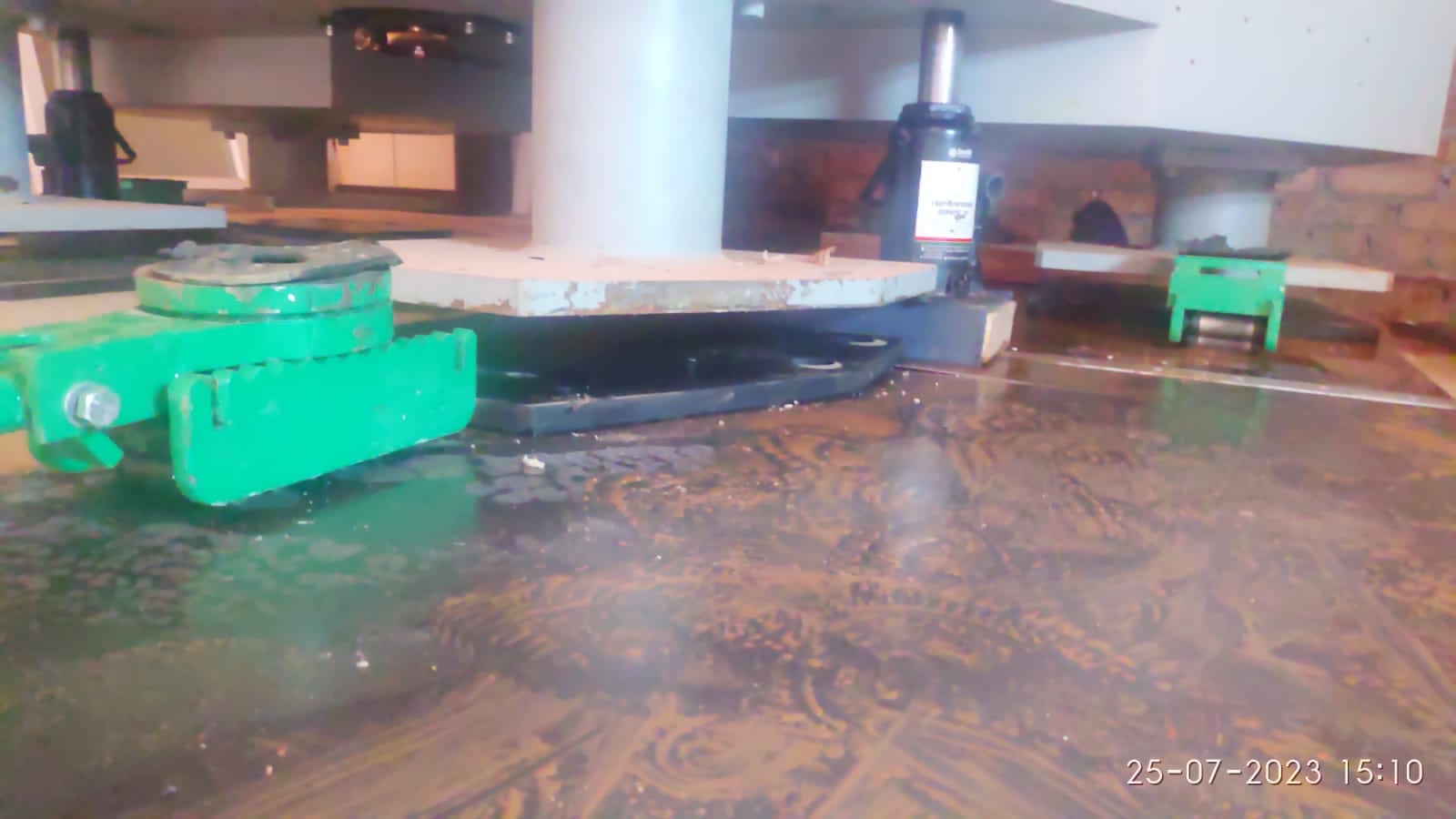

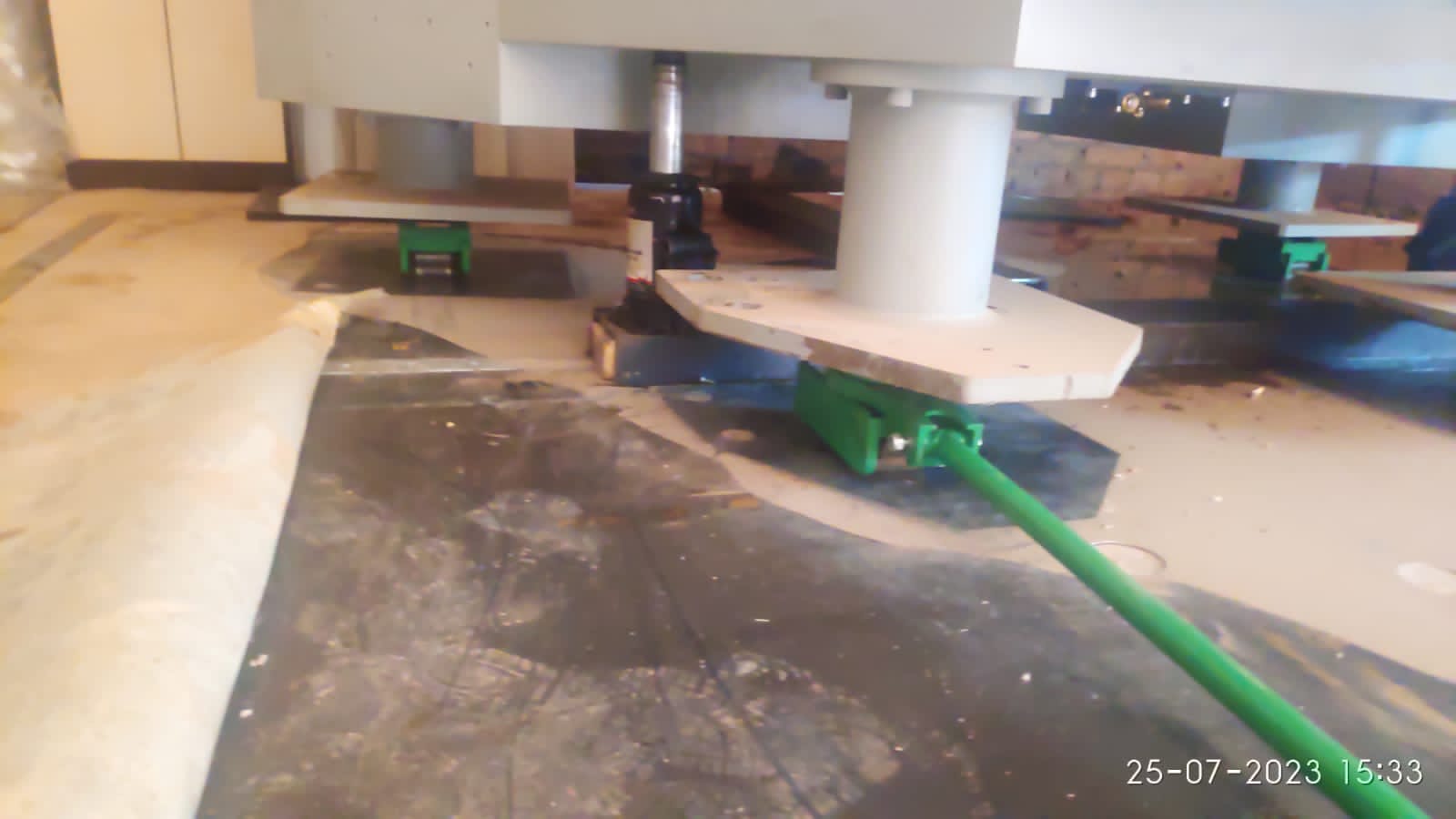

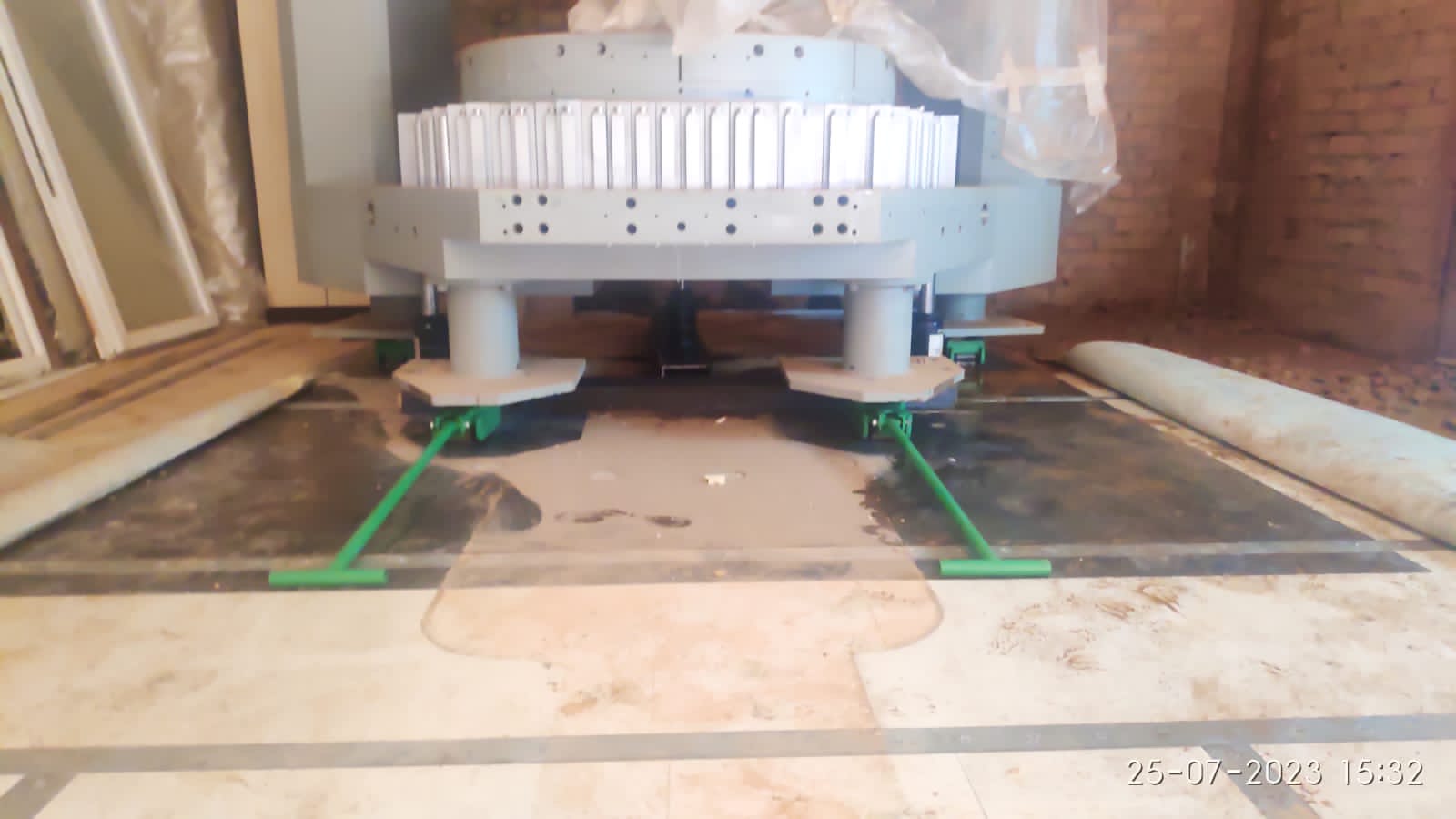

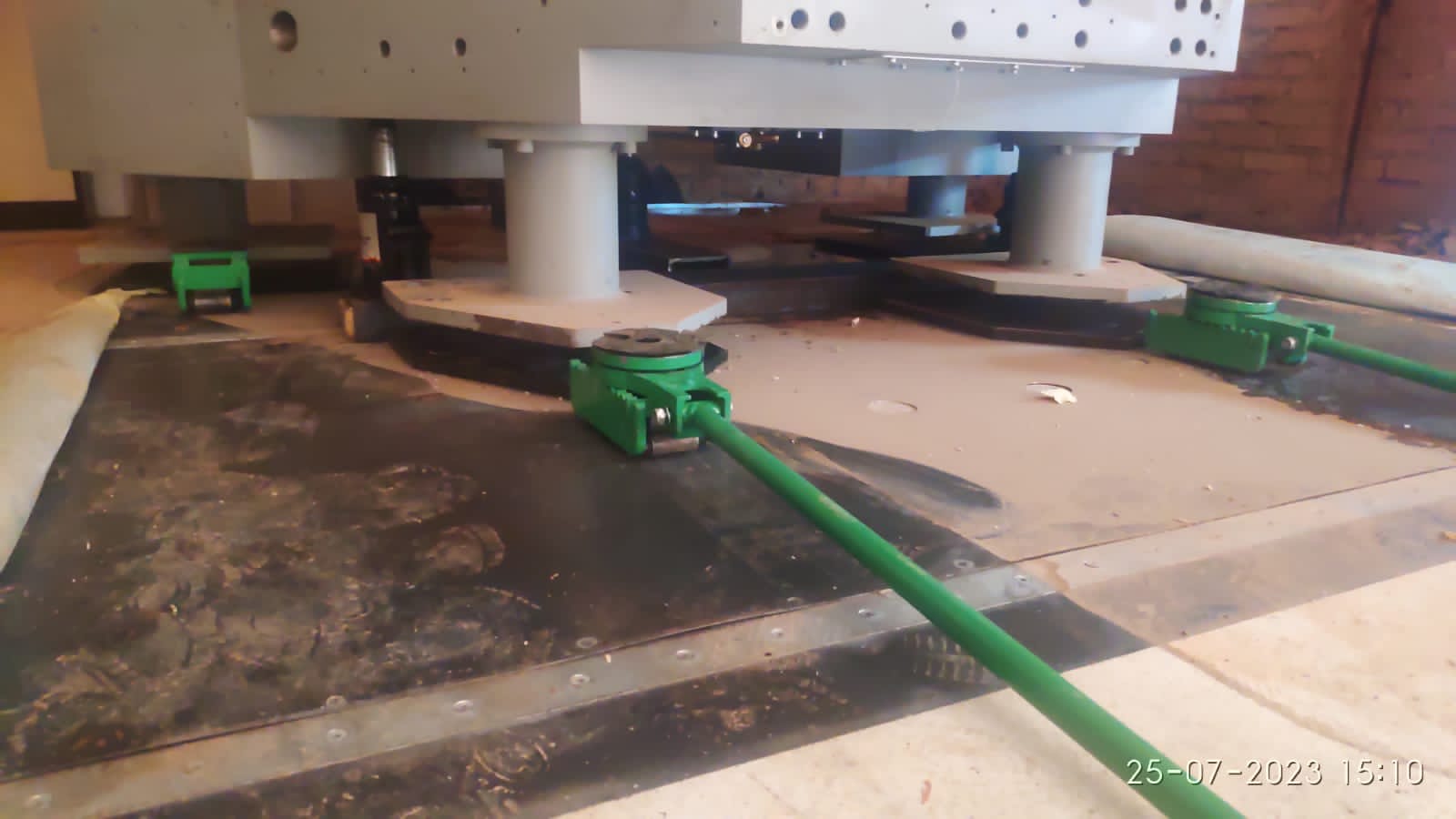

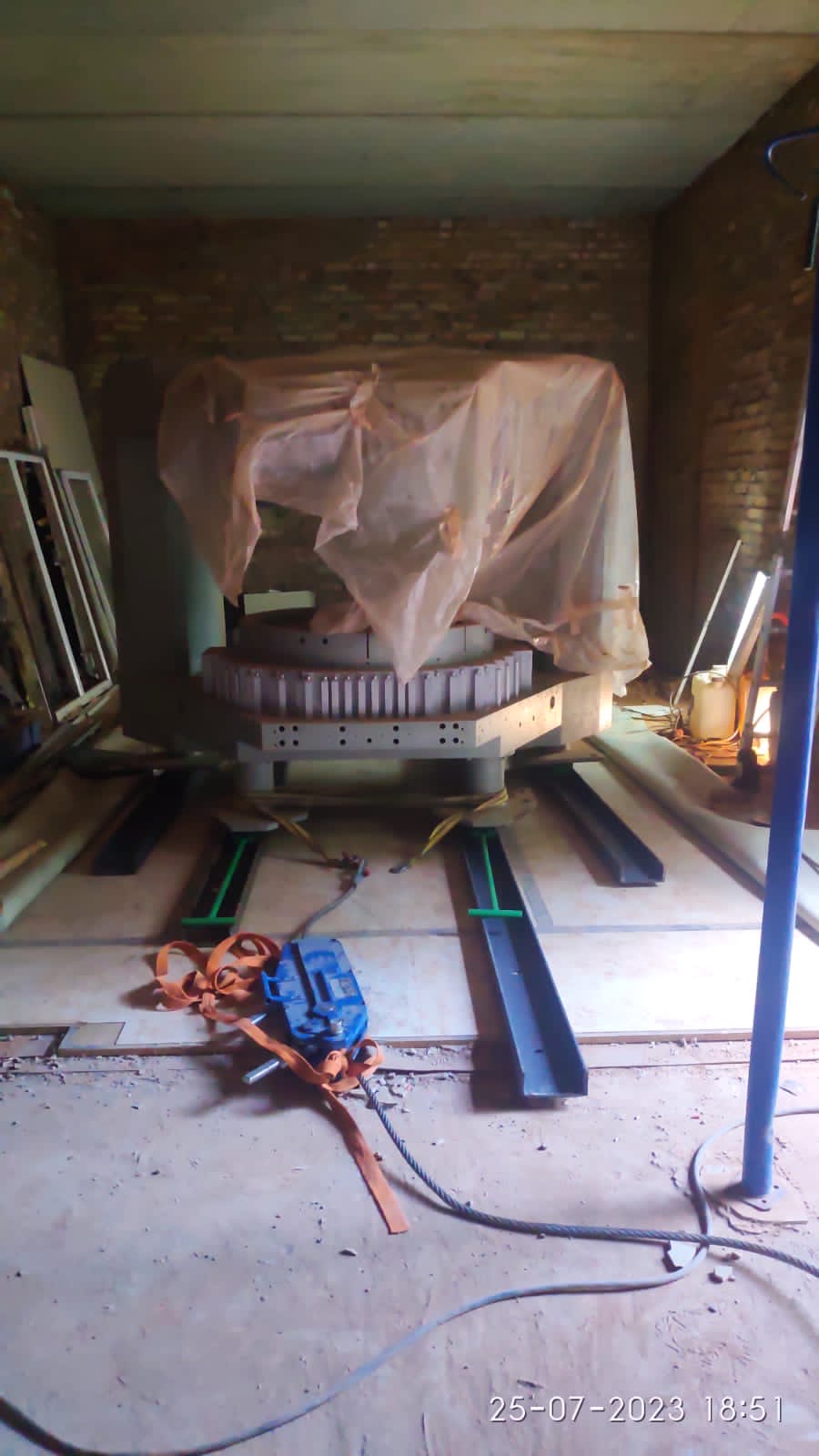

Демонтаж МРТ аппарата начинается с отключения его от компьютера, сети трансформатора, и разбора обшивки с мозгами “электроникой”. Остается только станина с магнитом, вес которой у взрослых МРТ варьируется от 10 до 20 тонн, т.е. поднять вручную ее невозможно. Требуются квалифицированные рабочие (обычно это команды из трех человек), специальное такелажное оборудование, выставление рельс, домкраты, цепи, лебедка – средства подбираются индивидуально, в зависимости от особенностей помещения, в котором находился МРТ.

Этот процесс является опасным, поэтому осуществляться должен только опытными специалистами и, соответственно, высоко оплачиваться.

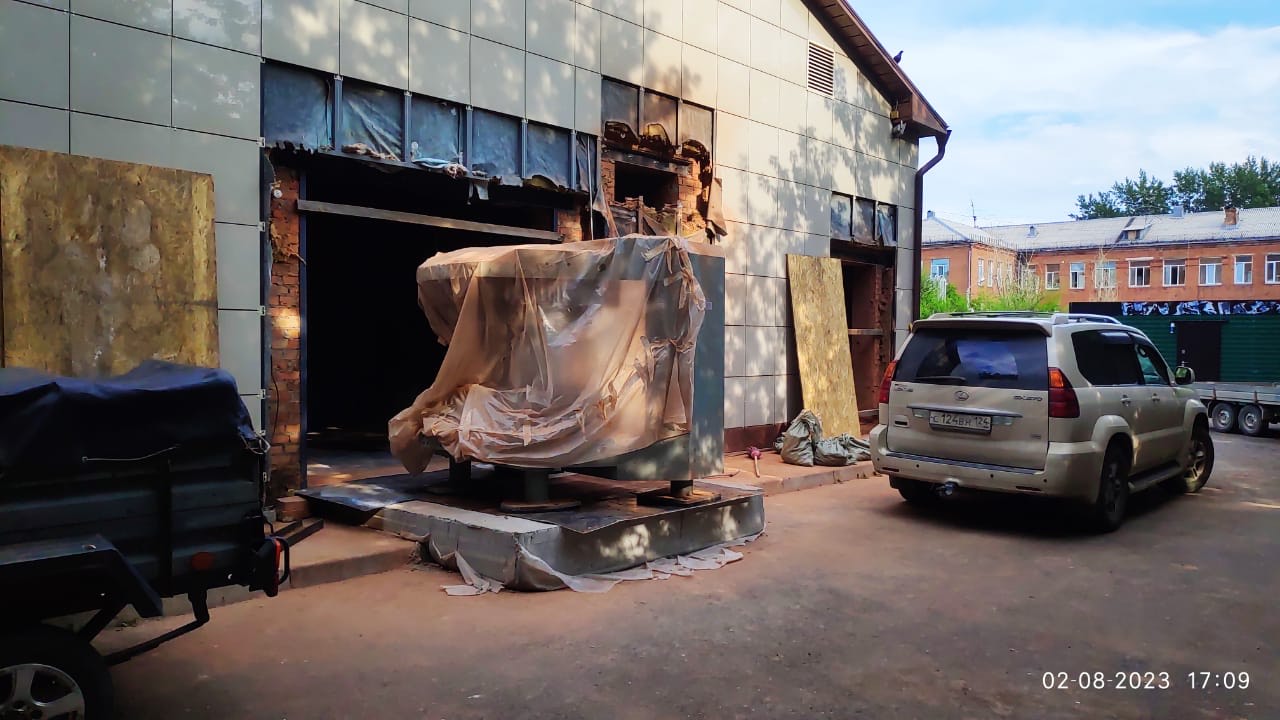

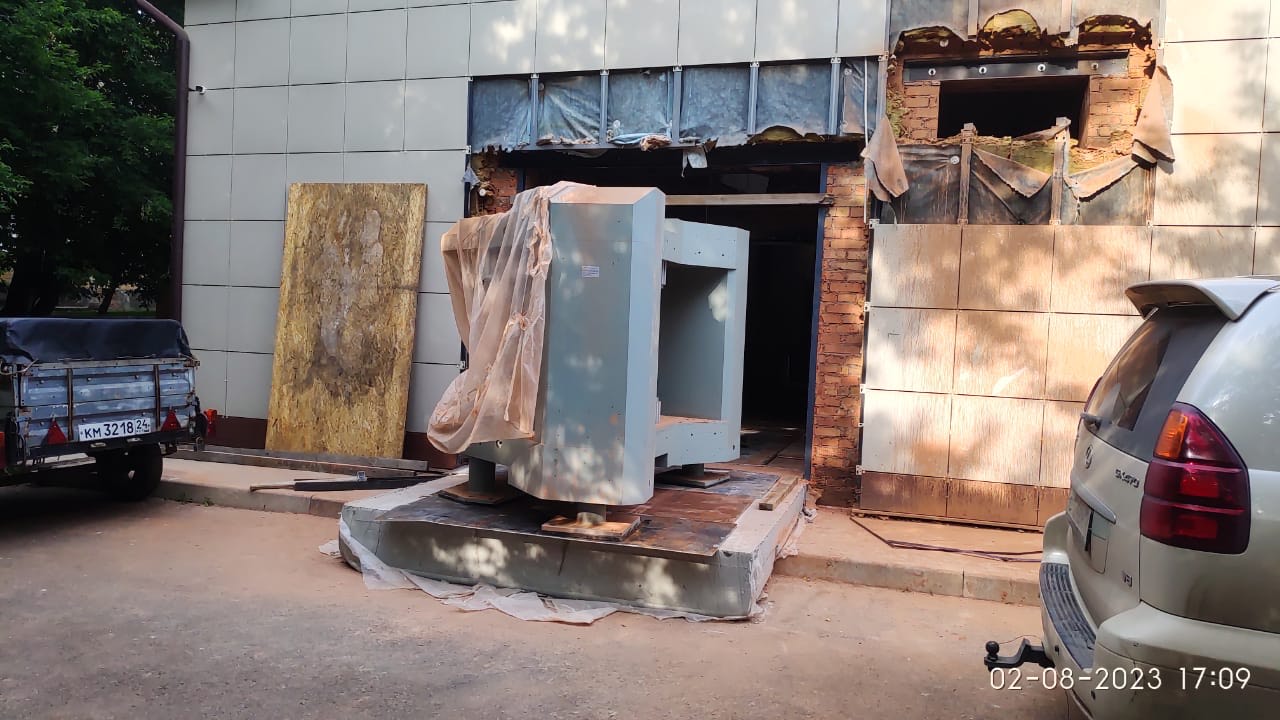

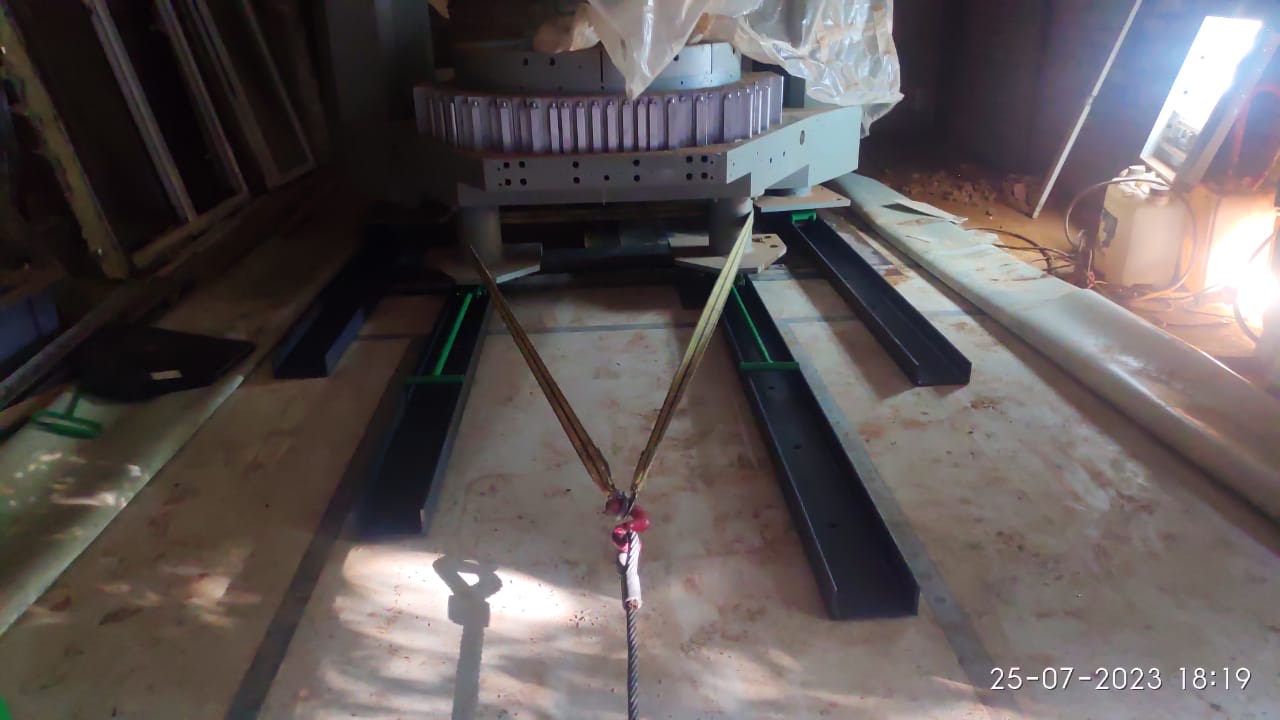

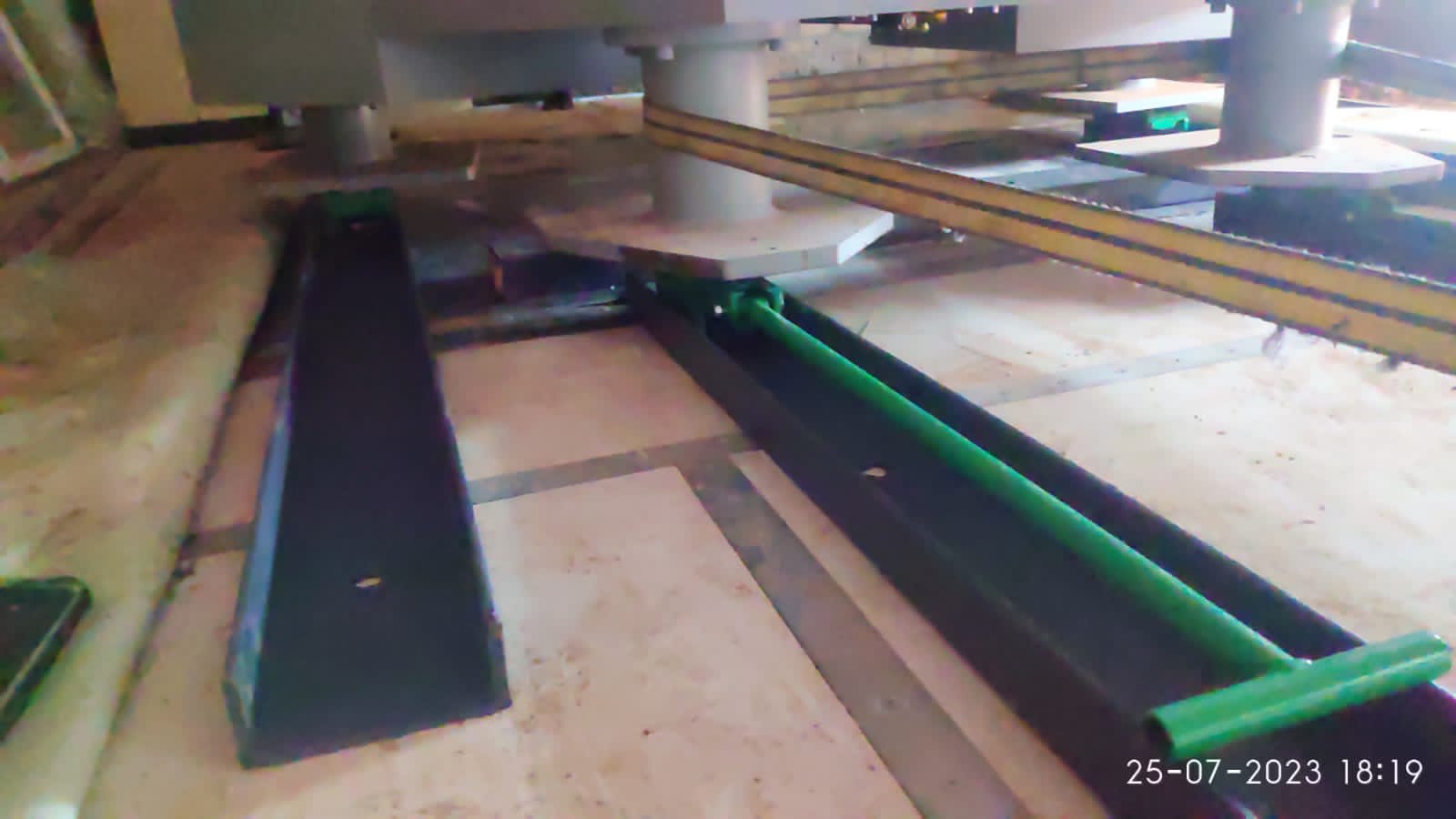

Также часто возникает необходимость производить демонтаж перегородок, перекрытий или крыши с последующим их восстановлением. Таким образом, процесс вывоза утилизируемого МРТ из помещения включает в себя, помимо оплаты спецтехники и рабочих, еще и строительно-монтажные и демонтажные работы.

Транспортировка, погрузка, выгрузка

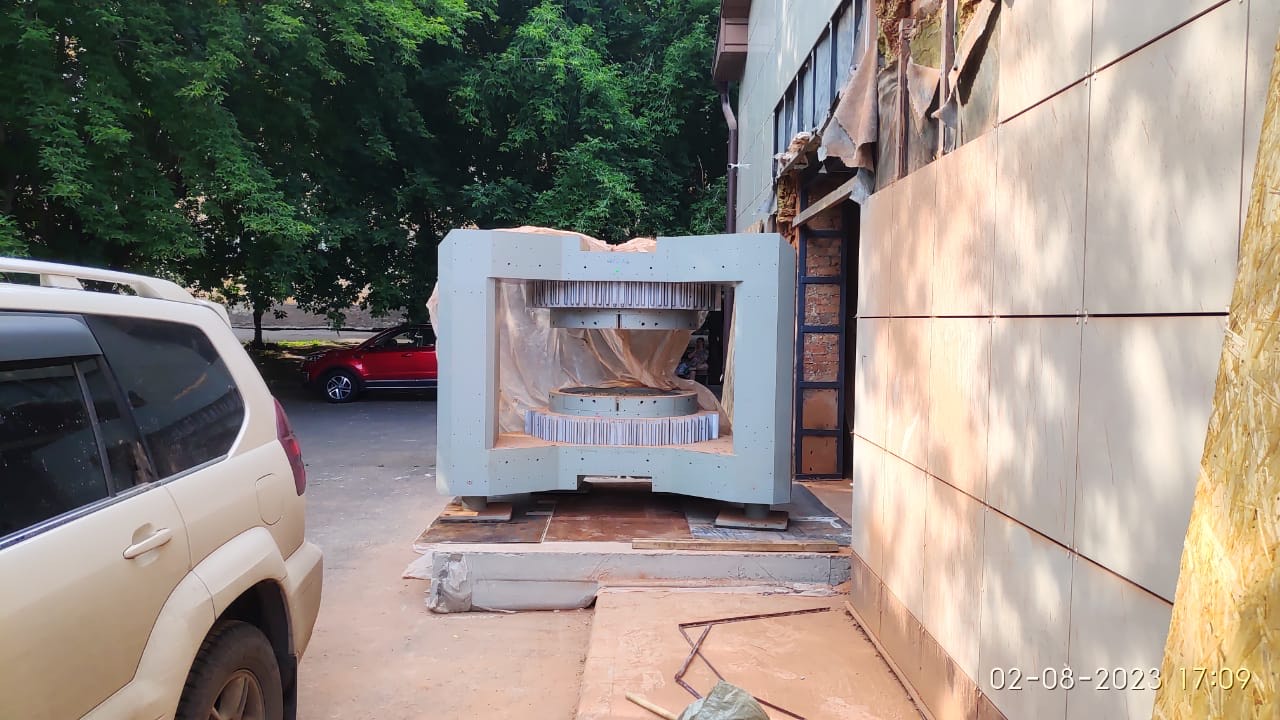

Когда МРТ находится на улице, переходят к этапу погрузки и транспортировки. Этот процесс также является дорогостоящим, так как требуются специальные тралы или устойчивый транспорт с опытными водителями перевозчиками крупногабаритных грузов, кран с запасом подъемного веса до +10 тонн и др. К транспортным расходам относится и оплата погрузо-разгрузочных работ стропальщиков грузчиков.

При погрузке МРТ аппарата рекомендуется использование тканых строп. Погрузка цепными стропами или тросом крайне травмоопасно, т.к. они липнут к магниту и сжевывают пальцы стропальщиков.

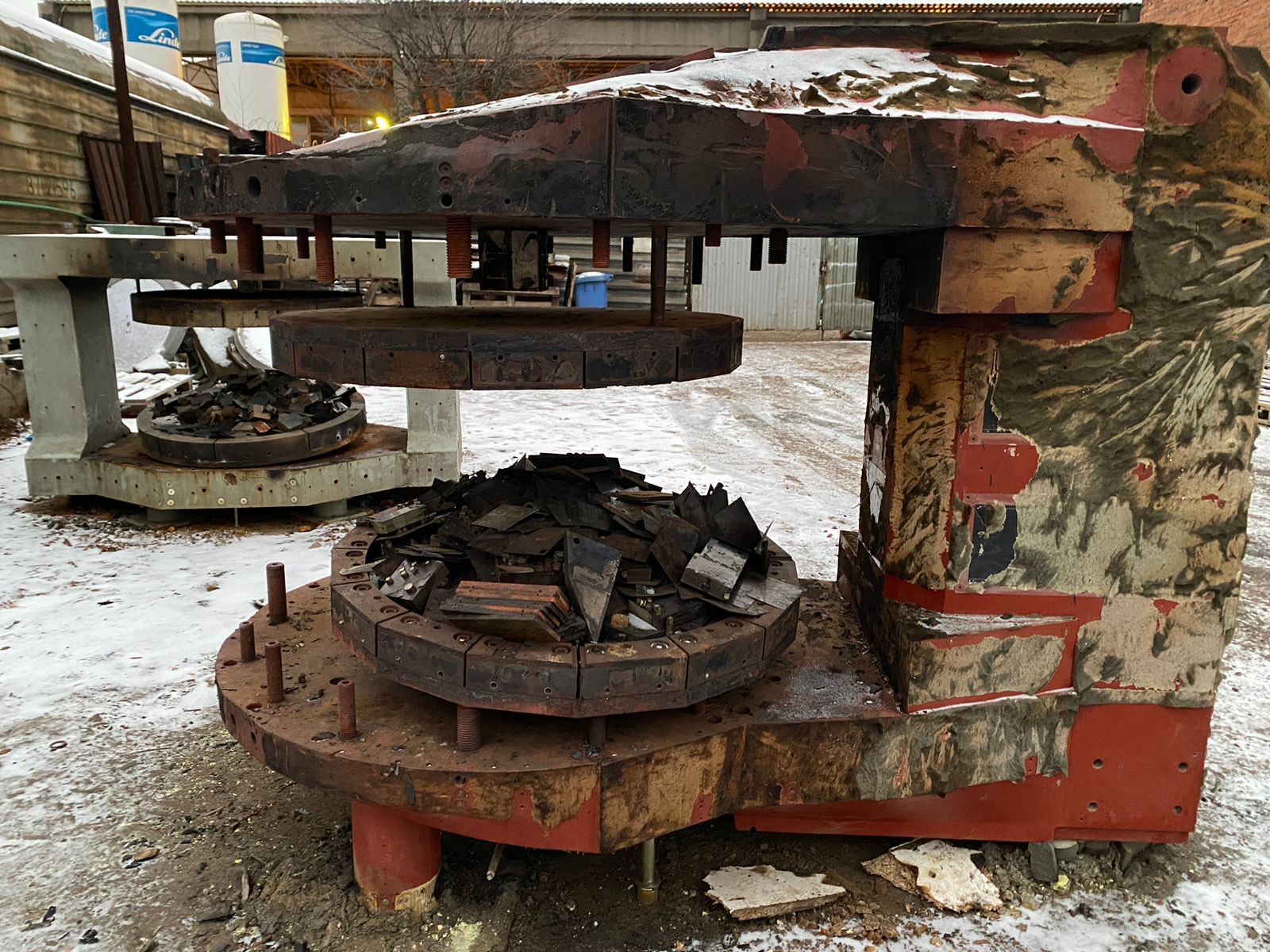

Разбор по частям, извлечение магнитов

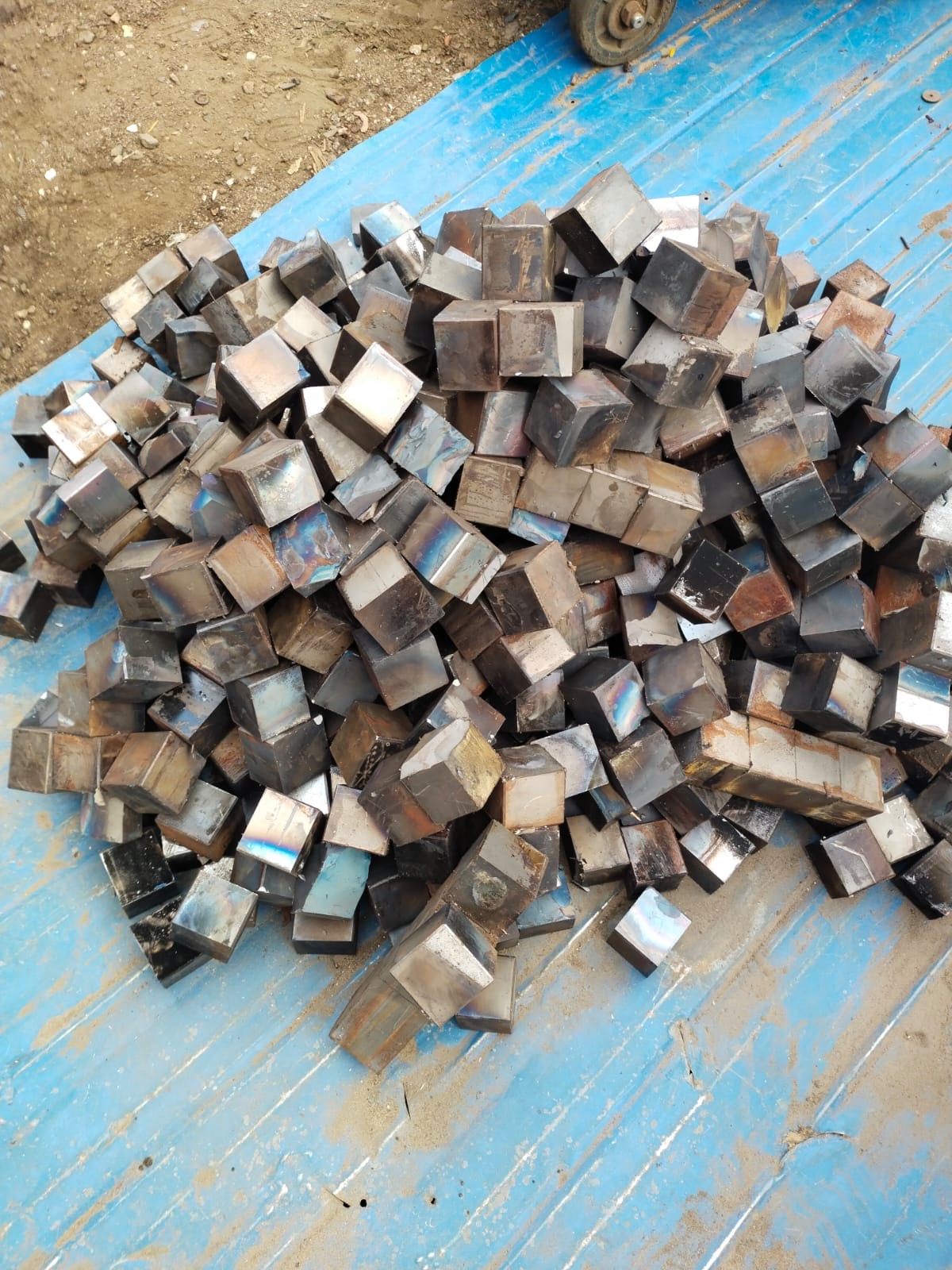

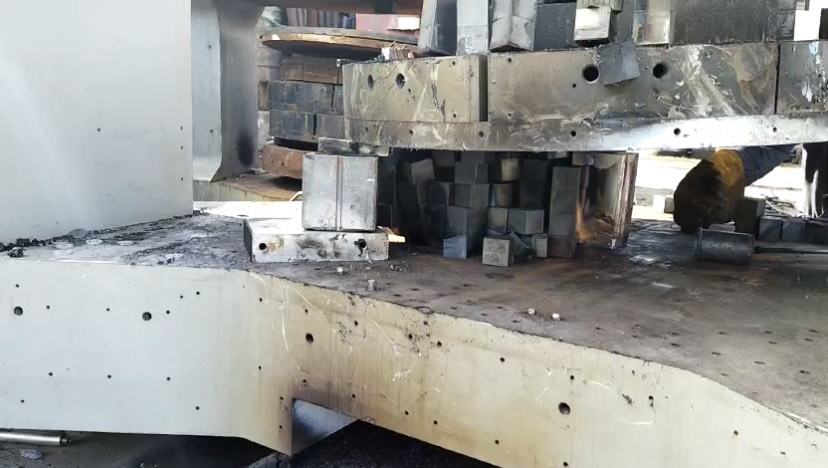

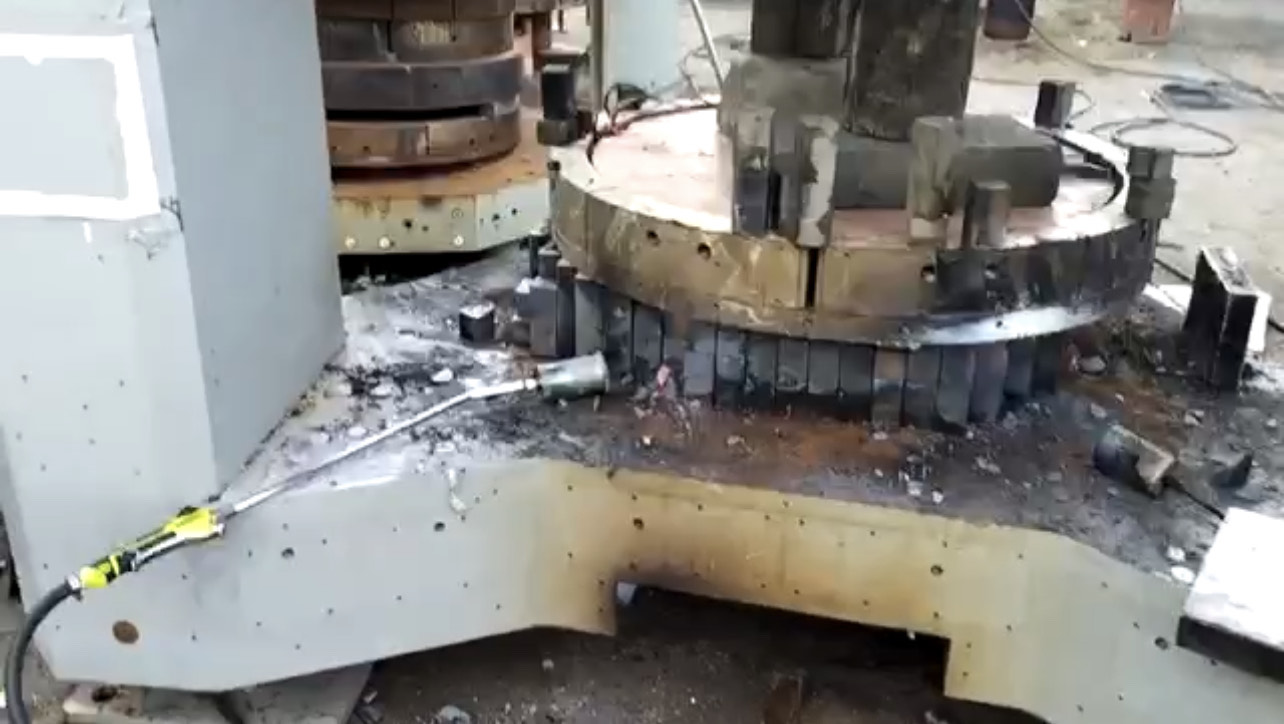

Разбор МРТ на отдельные магниты чаще всего проходит через процесс нагревания (тепловую обработку), т.е. процесс, при котором происходит снижение силы магнитов, и они поддаются отделению (“выковыриванию”) магнитных кубиков. Однако, при всей кажущейся простоте этого процесса, ни в коем случае не рекомендуется разбирать МРТ самостоятельно. Даже специалисты с большим опытом, правильно поэтапно выполняющие эту работу, иногда получают тяжелые травмы. Мощность магнитов такова, что в случае нарушения процесса, они легко могут сломать ребра, содрать кожу с костей, пробить голову или “сжевать” пальцы до необходимости их ампутации.

Что содержат МРТ аппараты в деталях и ценах

Стоимость рабочего МРТ аппарата с постоянным неодимовым магнитом в среднем составляет 20-50 миллионов рублей. Однако, чистый доход от утилизации выведенного из эксплуатации томографа, включая все сборы, объем выхода лома, учитывая цепочки интересов переработчиков, утилизирующих компаний, прочие расходы, находится на уровне 1-1,5 миллиона рублей за МРТ весом 20 тонн, и 500-600 тысяч рублей за МРТ весом 10 тонн.

Данные цифры актуальны только для европейской части России (данные на сентябрь 2023 года). В случае, если требуется вывоз из Сибирских регионов, повышаются транспортные расходы и конечная стоимость снижается в среднем на 30%.

Таким образом, МРТ детского назначения, вес которого всего 2 тонны, а выход магнита порядка 500-600 кг., и вовсе может потерять смысл перевозки с целью продажи. Утилизация и разбор могут быть и выездными, но это уже особенности индивидуальных договоренностей между продавцом, покупателем и утилизирующей организацией.

Дороже всего в МРТ аппаратах с постоянным магнитом ценятся именно сами магниты. У современных МРТ аппаратов с постоянным магнитом, это обычно неодимовые магниты. Ферритовые магниты или магниты типа ЮНДК можно встретить исключительно в старых моделях.

Как уже отмечалось выше, то, что называется “магнитом” как деталь, не есть магнит целиком. 90% этой запчасти – это обычное железо, т.е. если ее вес составляет порядка 10-20 тонн, то вес непосредственно магнитов – только 2-3 тонны.

Магниты составляют 80% конечной прибыли, стальная станина 10-15% стоимости, оставшиеся примерно 5-10% приходятся на медь, алюминий и нержавейку.

Неодимовые магниты, как вторичное сырье из МРТ аппаратов имеют высокую ценность, но только, если они правильно извлечены: не разбиты, не перегреты, не окислены. При этом условии, есть возможность выточить из них необходимую форму и снова намагнитить. В противном случае, поврежденные магниты идут только на рафинацию.

Рафинирование неодима из магнитов сводит покупку их как вторичного сырья к очень низкой цене. Например, по такому принципу перерабатываются неодимовые магниты из HDD дисков. Такие магниты идут на рафинирование редкоземельного неодима, празеодима или диспрозия. Процесс этот крайне специфический и дорогой, а цена себестоимости по выходу чистого неодима не должна превышать биржевую. Поэтому стоимость магнита из HDD на вторичном рынке невысокая, варьируется в пределах 200-350 рублей за 1 кг (данные на сентябрь 2023 года).

Стоимость неодимовых магнитов, как рабочих изделий доходит до нескольких тысяч рублей за 1 кг., в среднем, это 4000 рублей за кг., (данные на сентябрь 2023 года). Однако, как лом их стоимость в среднем варьируется всего около 1000 рублей за кг. Это при условии рынка в цепи производственной поставки на этапе скупке при утилизации.

Обусловлено это несколькими факторами:

Во-первых, речь только про крупные магниты (неодимовые). Как пример, мелкие магниты из дисков HDD уже будут дешевле в силу меньшего размера, их труднее повторно обрабатывать.

Во-вторых, имеет значение химический состав. Иногда неодима в составе магнита менее 20%, остальное заменяют диспрозием или празеодимом, это может влиять на стоимость удешевляя магнит. Классическое содержание неодима в составе 30%, это делает магнит устойчивее и, соответственно, дороже.

Выгрузка МРТ на базе переработчика в Санкт-Петербурге
