BLT-AlAM500: новейший алюминиевый сплав, разработанный для 3D-печати в аэрокосмической отрасли

О BLT-AlAM500

BLT-AlAM500 дебютировал на выставке TCT Asia в начале этого года. Он нацелен на решение таких проблем, как растрескивание и низкая плотность компонентов, часто встречающихся в процессах селективной лазерной плавки. Китайский производитель утверждает, что оптимизировал параметры процесса для высокопрочных алюминиевых сплавов, особенно нацеленных на производство крупных сложных компонентов с интегрированными структурами.

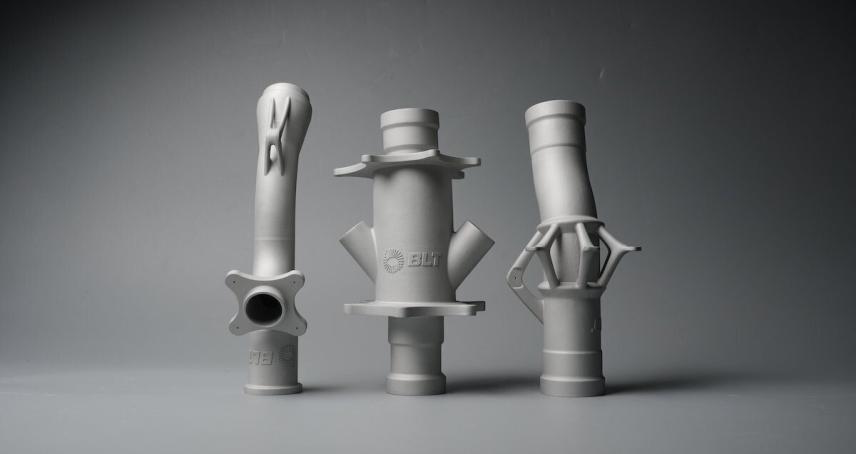

На мероприятии в Шанхае в мае компания BLT продемонстрировала несколько примеров тонкостенных деталей с внутренними полостями, включая изогнутую трубу, вентиляционный канал и соединительную трубу. Эти компоненты были напечатаны на машине BLT-S400 менее чем за 30 часов и продемонстрировали среднее снижение веса примерно на 20 процентов.

После термической обработки материал, как сообщается, достигает впечатляющих механических свойств, включая прочность на растяжение от 530 до 550 МПа, предел текучести от 480 до 500 МПа и относительное удлинение от 11 до 17 процентов. Кроме того, он демонстрирует превосходную вязкость разрушения, достигая значения при комнатной температуре 30,8 МПа·м1/2, и демонстрирует надежные усталостные характеристики с многоцикловой усталостной прочностью 245 МПа для гладких образцов.

Помимо аэрокосмических приложений, Bright Laser Technologies подчеркивает растущий спрос на высокопрочные алюминиевые сплавы в различных отраслях промышленности. К ним относятся высокоскоростные поезда, легкие автомобильные компоненты и спортивное оборудование, что отражает универсальность материала и потенциал для улучшения производительности в различных сложных условиях.

Порошок BLT-Ti65

Компания Bright Laser Technologies также представила свой порошок BLT-Ti65, высокотемпературный титановый сплав, разработанный для достижения превосходных показателей прочности, пластичности, сопротивления ползучести, коррозионной стойкости и термической стабильности до 650 °C. Этот материал, предназначенный для селективного лазерного плавления (SLM) и прямого энергетического осаждения (DED), предназначен для применения в аэрокосмической промышленности, химическом оборудовании и морской промышленности.

Разработка сплава решает такие распространенные проблемы, как нерасплавленные или частично расплавленные частицы порошка, междорожечная и межслойная пористость и растрескивание. Эти достижения направлены на повышение надежности и производительности в сложных рабочих условиях, где критически важны высокотемпературная стабильность и механическая целостность.

О порошке BLT-Ti65

Согласно данным Bright Laser Technologies (BLT), порошок BLT-Ti65 имеет номинальный химический состав Ti-5.9Al-4Sn-3.5Zr-0.3Mo-0.4Si-0.3Nb-2.0Ta-1.0W-0.05C. Этот титановый сплав доступен с размером частиц 15-53 мкм для селективного лазерного плавления (SLM) и 75-180 мкм для процессов прямого энергетического осаждения (DED).

После термообработки компоненты, изготовленные из порошка BLT-Ti65 15-53 мкм, могут достигать впечатляющих механических свойств при высоких температурах, включая предел текучести от 483 до 503 МПа, предел прочности на растяжение от 604 до 624 МПа и коэффициент удлинения от 16,5% до 26,5% при 650°C. Между тем, детали, изготовленные из порошка BLT-Ti65 75-180 мкм, демонстрируют предел текучести 478-538 МПа, предел прочности на растяжение 588-648 МПа и коэффициент удлинения от 22% до 32% при той же повышенной температуре. Эти характеристики делают BLT-Ti65 подходящим для сложных применений в аэрокосмической, химической и морской промышленности, решая такие проблемы, как междорожечная пористость и обеспечивая надежную работу при высоких термических и механических нагрузках.

Ранее в этом году компания Bright Laser Technologies (BLT) представила обновленную версию своей системы лазерной сварки порошка BLT-S450. Эта модернизированная модель может похвастаться большой рабочей зоной размером 400 x 450 x 500 мм и предлагает опцию конфигурации с восемью лазерами. Эти усовершенствования направлены на оптимизацию эффективности затрат и качества, а также на повышение автоматизации и безопасности в процессах аддитивного производства. Эти разработки последовали за весьма успешным периодом для компании, которая сообщила о замечательном росте чистой прибыли на 78 процентов в годовом исчислении за 2023 год. Чистая прибыль BLT выросла на 78,11 процента по сравнению с предыдущим годом, в результате чего общая прибыль составила около 19,6 миллионов долларов США.

Источник: https://www.alcircle.com/news/blt-alam500-the-cutting-edge-aluminium-alloy-designed-for-aerospace-3d-printing-111466
